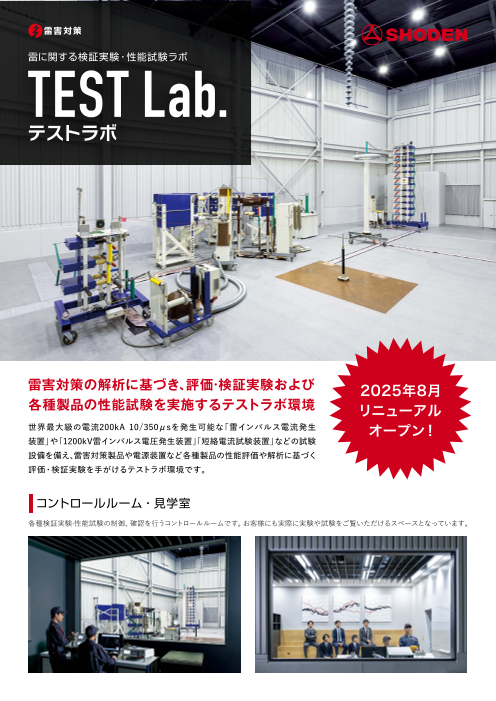

雷に関する検証実験・性能試験ラボ TEST Lab. テストラボ 雷害対策の解析に基づき、評価·検証実験および 2025年8月 各種製品の性能試験を実施するテストラボ環境 リニューアル 世界最大級の電流200kA 10/350μsを発生可能な「雷インパルス電流発生 オープン! 装置」や「1200kV雷インパルス電圧発生装置」「短絡電流試験装置」などの試験 設備を備え、雷害対策製品や電源装置など各種製品の性能評価や解析に基づく 評価・検証実験を手がけるテストラボ環境です。 コントロールルーム・見学室 各種検証実験·性能試験の制御、確認を行うコントロールルームです。お客様にも実際に実験や試験をご覧いただけるスペースとなっています。

雷に関する検証実験・性能試験ラボ TEST Lab. テストラボ 雷害対策の解析に基づき、評価·検証実験および 各種製品の性能試験を実施するテストラボ環境 雷インパルス電圧発生装置 雷インパルス電流発生装置 雷インパルス電圧1200kVの超高電圧が出力可能 世界最大級の雷インパルス電流発生装置 国内トップクラスの雷インパルス電圧 建物への直撃雷で流入 発生装置です。最大1200kVの雷イン が想定される最大電流 パルス電圧を発生させ、そのサージの 200kA（10/350μs 360kJ） 影響を測定できます。放電現象による を発生させることが可能 雷インパルス誘導雑音試験なども な世界最大級の雷インパ 実施できます。 ルス電流発生装置。この 装置では、各種保安装置 の限界性能の評価・シミュ レーションを行います。 100 100 90 出力 コンデンサ メイン インダクタ・ バンク ギャップ レジスタ 10/350µs 雷インパルス電圧 50 分圧器 発生部（充放電部） 50 30 クローバ クローバ 電源装置 ギャップ 回路用IG 試験品 8/20µs 接地 0 時間（μs） V A T1 コントロール 直流高電圧 T2 システム 発生回路 0 コントロール 20 システム 時間 350 (μs) 雷インパルス電圧波形 システム構成図 出力波形 システム構成図 短絡電流試験装置 電源に接続される機器の大電流、高電圧に対する 安全性を評価する試験装置 電源に接続する機器（電源用SPD、電源装置、分電盤等）の 交流および直流の大電流に対する安全性を評価するための 試験装置です。出力電圧、電流の任意での調整により交流電 源や直流電源および太陽光発電系統における短絡事故の模 擬が可能になり、さまざまな製品の開発に活用されます。 短絡遮断技術なし SITS（安全遮断技術）あり 昭電ホームページ 昭電 テクノセンタ アクセス ● JR総武本線または成田線 四街道駅より 所在地 バス7分またはタクシー5分 千葉市稲毛区山王町365番地 ● JR総武線 稲毛駅または西千葉駅より 平日 9：30～17：30 ※完全予約制 バス25分またはタクシー15分 www.sdn.co.jp 本社 〒130-8543 東京都墨田区太平4丁目3番8号 TEL：03（5819）8373 URL：www.sdn.co.jp 北海道011（271）6701 東北022（222）1401 名古屋052（936）3311 北陸076（431）2011 大阪06（6345）3221 中国082（246）5711 四国087（821）9231 九州092（731）0373 沖縄098（869）0215 ● このカタログに記載された社名および商品名などは、それぞれ各社の商標または登録商標です。　●製品、サービス等の詳細については、弊社もしくは代理店の営業担当者にご相談ください。 ● このカタログに掲載の製品は、印刷の都合上、実物とは色が多少異なることがございますので、あらかじめご了承ください。　●製品改良のため、仕様は予告なしに変更することがございます。 電圧（%） 電流値 (%)
