監視カメラ用SPD

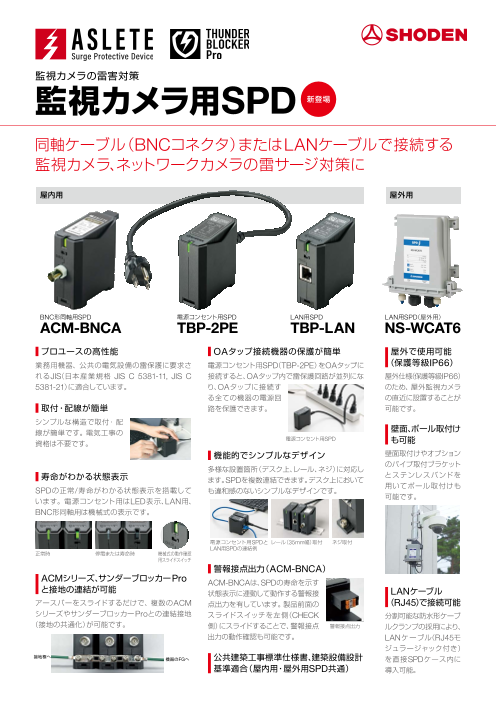

監視カメラの雷害対策 監視カメラ用SPD 新登場 同軸ケーブル（BNCコネクタ）またはLANケーブルで接続する 監視カメラ、ネットワークカメラの雷サージ対策に 屋内用 屋外用 BNC形同軸用SPD 電源コンセント用SPD LAN用SPD LAN用SPD（屋外用） ACM-BNCA TBP-2PE TBP-LAN NS-WCAT6 ■ プロユースの高性能 ■ OAタップ接続機器の保護が簡単 業務用機器、公共の電気設備の雷保護に要求さ 電源コンセント用SPD（TBP-2PE）をOAタップに ■ 屋外で使用可能 （保護等級IP66） れるJIS（日本産業規格 JIS C 5381-11, JIS C 接続すると、OAタップ内で雷保護回路が並列にな 屋外仕様（保護等級IP66） 5381-21）に適合しています。 り、OAタップに接続す のため、屋外監視カメラ る全ての機器の電源回 の直近に設置することが ■ 取付・配線が簡単 路を保護できます。 可能です。 シンプルな構造で取付・配 線が簡単です。電気工事の 電源コンセント用SPD 資格は不要です。 ■ 壁面、ポール取付けも可能 ■ 機能的でシンプルなデザイン 壁面取付けやオプション 多様な設置箇所（デスク上、レール、ネジ）に対応し のパイプ取付ブラケット ■ 寿命がわかる状態表示 ます。 とステンレスバンドを SPDを複数連結できます。デスク上において も違和感のないシンプルなデザインです。 用いてポール取付けも SPDの正常/寿命がわかる状態表示を搭載して います。電源コンセント用はLED表示、LAN用、 可能です。 BNC形同軸用は機械式の表示です。 電源コンセント用SPDと レール（35mm幅）取付 ネジ取付 LAN用SPDの連結例 正常時 停電または寿命時 機械式の動作確認 用スライドスイッチ ■ 警報接点出力（ACM-BNCA） ■ ACMシリーズ、サンダーブロッカーPro ACM-BNCAは、SPDの寿命を示す と接地の連結が可能 状態表示に連動して動作する警報接 アースバーをスライドするだけで、複数のACM 点出力を有しています。製品前面の ■ LANケーブル （RJ45）で接続可能 シリーズやサンダーブロッカーProとの連結接地 スライドスイッチを左側（CHECK 分割可能な防水形ケーブ （接地の共通化）が可能です。 側）にスライドすることで、警報接点 警報接点出力 ルクランプの採用により、 出力の動作確認も可能です。 LANケーブル（RJ45モ ジュラージャック付き） 接地極へ 機器のFGへ ■ 公共建築工事標準仕様書、建築設備設計 を直接SPDケース内に 基準適合（屋内用・屋外用SPD共通） 導入可能。

監視カメラの雷害対策 監視カメラ用 同軸ケーブル（BNCコネクタ）またはLANケーブルで接続する SPD 監視カメラ、ネットワークカメラの雷サージ対策に ■ACM-BNCA、TBP-LAN、NS-WCAT6共通の特長 コモンモードの雷サージに対する線間保護性能が優れている 一般的なSPDに用いる3極管GDTでは、GDTのL1側の電極と、L2側の電極の放電開始タイミングが異なるため、線間に電圧が生じます。 一方、当社SPDは、コモンモードで侵入する雷サージを、ダイオードで1つの経路のサージ防護部品（MOV：バリスタ、GDTガス入り放電 管、ABD：アバランシブレークダウンダイオードなど）に導くため、線間の保護性能が優れています。 一般的なSPD（正極性だけ表示） 当社SPD（正極性だけ表示） L1 T1 500V T1～E間電圧 L1 T1 500V T1～E間電圧 T2～E間電圧 ダイオード T2～E間電圧 ABD 3極管 0V 時間 MOV 0V 時間 GDT E E 500V 500V T1～T2間電圧 GDT T1～T2間電圧 ABDの制限電圧 ダイオード L2 T2 0V 時間 L2 T2 0V 時間 ■同軸ケーブル（BNCコネクタ）またはLANケーブルで接続する監視カメラ、ネットワークカメラの雷サージ対策例 取付 監視 取付 監視 屋外 屋内 取付 監視 金具 カメラ 金具 カメラ 金具 カメラ 非 ラック 非 ラック 金 同軸 金 LANケーブル 属 ケーブル 属 PoE SPD SPD 遮蔽 SPD SPD 収容箱 ラック 同軸 電源 分電盤接地など PoE 分電盤接地など 同軸 ケーブル ユニット ハブ SPD ケーブル SPD 金 SPD SPD レコーダ 取付 取付 監視 属 監視 ま 金具 ダ 金具 カメラ レコーダ カメラ レコー た 金 は 非 SPD 金 属 SPD 属 PC ポ 屋外 金 SPD 屋内 ポ 屋外 屋内 ー 属 ー SPD ル SPD ル SPD 収容箱 NS-WCAT6 2PE付コンセント 2PE付コンセント 金属ポールを接地極としてもよい 2PE付コンセント 分電盤接地 金属ポールを接地極としてもよい 分電盤接地 分電盤接地 金属ポールに接地 監視カメラの電源を同軸ケーブルに重畳する場合 監視カメラの電源をAC100Vコンセントからもらう場合 ネットワークカメラの場合 ■仕様 用途 BNC形同軸用 電源コンセント用 LAN用 LAN屋外用 形名 ACM-BNCA 新 TBP-2PE TBP-LAN NS-WCAT6 外観 適用回路 アナログカメラ、同軸コンバータ、 アナログHDカメラ AC100Vコンセント 10BASE-T・1000BASE-TX・1000BASE-T・1000BASE-TX（CAT5・ CAT5e・CAT6※1）・PoE・PoE Plus・UPOE・PoE++・LTPoE++・HDBaseT 接続方法（インピーダンス） BNCコネクタ（50Ω／75Ω） 2P E付コンセントプラグ RJ-45コネクタ 周波数 DC～70MHz － DC、1MHz～250MHz 定格電力／定格電流 定格電流：1A － 12/36 pair：60W、45/78 pair：60W 適合規格 JIS C 5381-21 JIS C 5381-11 JIS C 5381-21 試験クラス／カテゴリ カテゴリC2・D1 クラスⅡ カテゴリC2・D1 分離器 － 分離器内蔵形 － 最大連続使用電圧 Uc DC70V AC250V DC60V 放電電流／インパルス耐久性 インパルス耐久性 5kA※2 公称放電電流In 5kA※2 インパルス耐久性 5kA※3 インパルス耐久性 4kA※3 線間 200V以下 線間 1.2kV以下 各ペア～接地間 500V以下 電圧防護レベル Up 接地間 500V以下 接地間 1.5kV以下 シールド～接地間 500V以下 シールド～接地間 600V以下 状態表示 正常時 緑表示 正常時 緑LED点灯 正常時 緑表示 － 警報接点出力 a接点（定格DC30V 0.1A） － － － 寸法 幅 31.8mm 196mm 高さ 71.6mm 211mm 奥行 101mm 67mm＋電源ケーブル 67mm 64mm ※1 TBP-LANは1台接続時だけCAT6対応。　※2 対地間の値を示す。　※3 LAN用SPDは全放電電流（各ペア合計～接地間）を示す。 本社 〒130-8543 東京都墨田区太平4丁目3番8号 TEL：03（5819）8373 URL：www.sdn.co.jp 北海道011（271）6701 東北022（222）1401 名古屋052（936）3311 北陸076（431）2011 大阪06（6345）3221 中国082（246）5711 四国087（821）9231 九州092（731）0373 沖縄098（869）0215 ● このカタログに記載された社名および商品名などは、それぞれ各社の商標または登録商標です。　●製品、サービス等の詳細については、弊社もしくは代理店の営業担当者にご相談ください。 ● このカタログに掲載の製品は、印刷の都合上、実物とは色が多少異なることがございますので、あらかじめご了承ください。　●製品改良のため、仕様は予告なしに変更することがございます。
