トルーソルテック株式会社のカタログ一覧

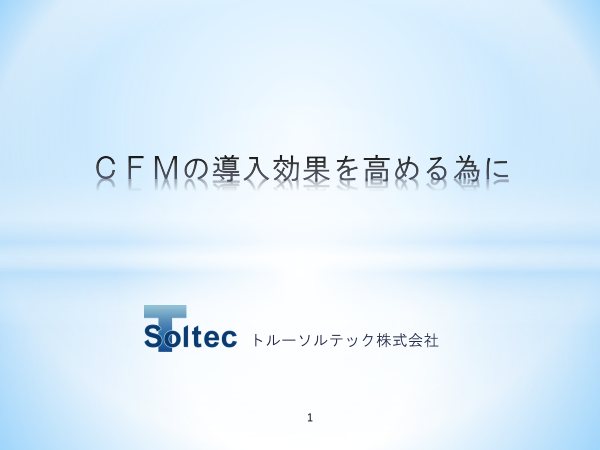

【技術資料】CFMの導入効果を高めるために

不良発生時の僅かな圧力変化を捉え、流出を防ぐことができる製品の技術資料！

当技術資料は、弊社が取り扱う「クリンプフォースモニタ CFM」についてご紹介しています。「CFMについて」をはじめ「CFMの不良の検出例」や「計測前の環境条件整備」について掲載しています。クリンプフォースモニタを上手く運用する資料としてご活用くだ...

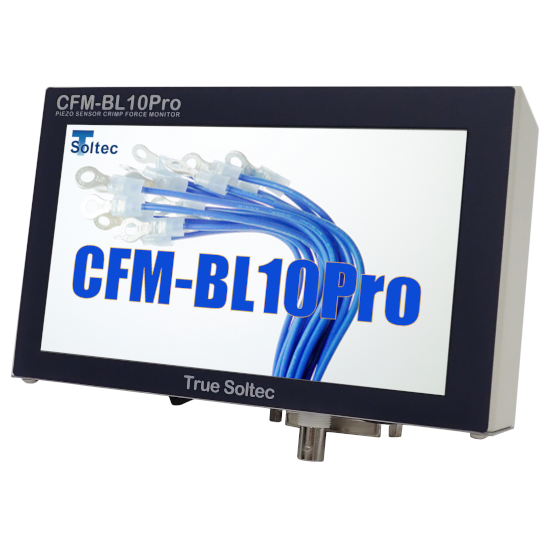

クリンプフォースモニタ『CFM-BL Pro』

UI設計抜群なCFM新モデルが登場 !

エリア分割判定方式を踏襲し、波形のズレ量を合算して比較する新たな判定ツールを搭載。より高精度な判定が可能になりました。面倒な判定公差の設定を自動化。製品ごとに適正な公差で圧着不良を検出します。内蔵の品番管理機能で端子・電線の組合せ...

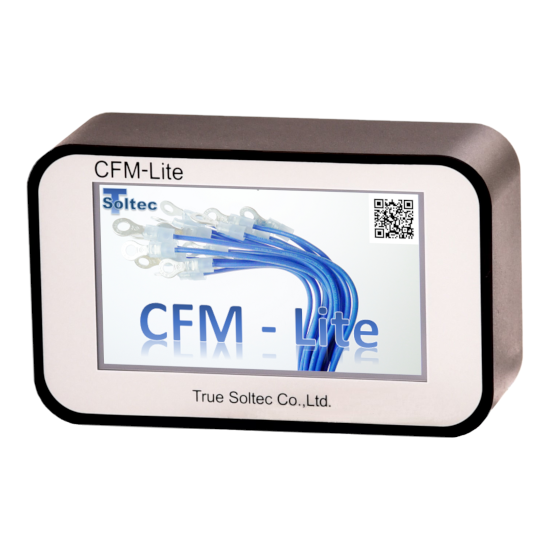

クリンプフォースモニタ『CFM-Lite』

簡単設定、お手頃価格なクリンプフォースモニタです！

より見やすく、より使いやすく、そしてよりコンパクトになったマニュアルプレス専用のCFMモデルが登場！最小限のパラメータ設定により複雑な項目の設定ミスを防ぎ時間のロスをなくします。近接センサやベースプレートを不要とする構成で簡単かつ短時間で設置が完...

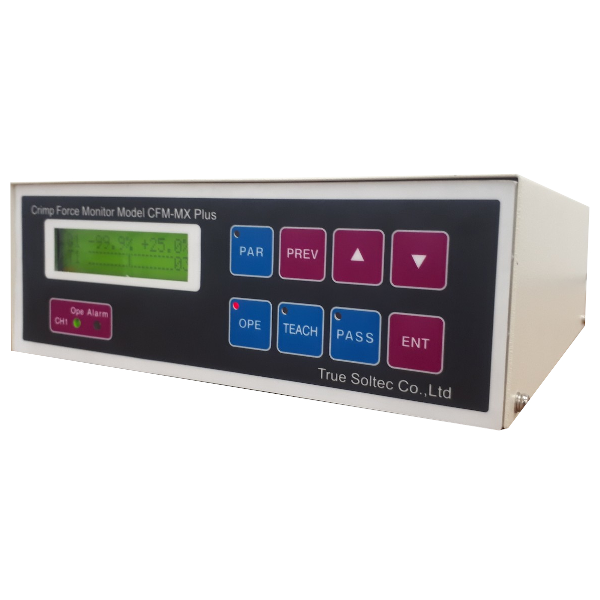

クリンプフォースモニタ『CFM-MX Plus』

実績と信頼のクリンプフォースモニタ。端子の圧着不良をリアルタイムで検出できます！

○クリンプフォースモニタCFM-MX Plus ★端子かしめ圧力検査の世界標準！ ◆自動圧着機、半自動圧着機を問わず、国内外の圧着機、古い機種への取り付けが可能です。 ◆簡単な取付けで、圧着端子をインラインで全数検査します。その場で不良品検出がで...

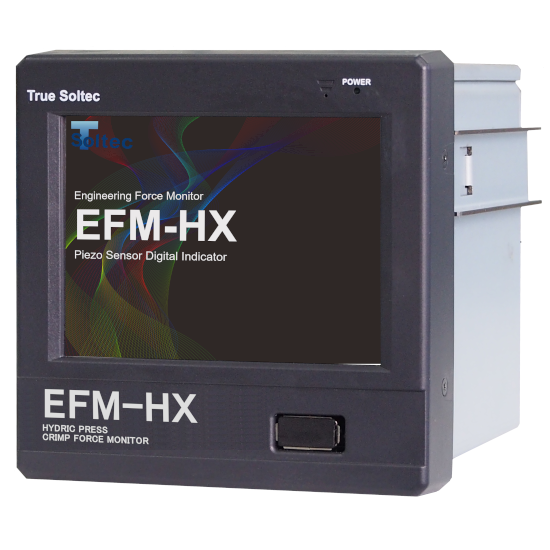

油圧プレス用クリンプフォースモニタ『EFM-HX』

油圧プレス用クリンプフォースモニタが登場！

EV自動車等に使われる極太線ワイヤーハーネスや不良時の変化が乏しい圧着の良否判定を行います。独自開発のセンシング技術により浅打ち・深打ち・芯線もれ・ハイト変動等を高精度に検出することができるようになりました。電源投入後にボタン1つでオペレーション...

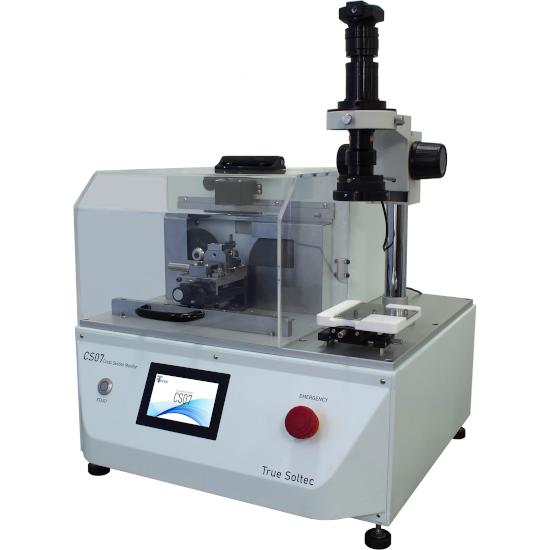

圧着端子断面解析システム『CS07』

あらゆる圧着端子サンプルの解析が可能に！

◆断面観察工程が全て集約されており、カッティング、研磨、解析まで一つのシステムで行えます。 ◆樹脂固めをせずに圧着端子の断面観察が行えるため、1分程度で作業が完了します。 ◆タッチパネルを搭載し優れたユーザーインターフェースで、どなたでも安全・簡単に...

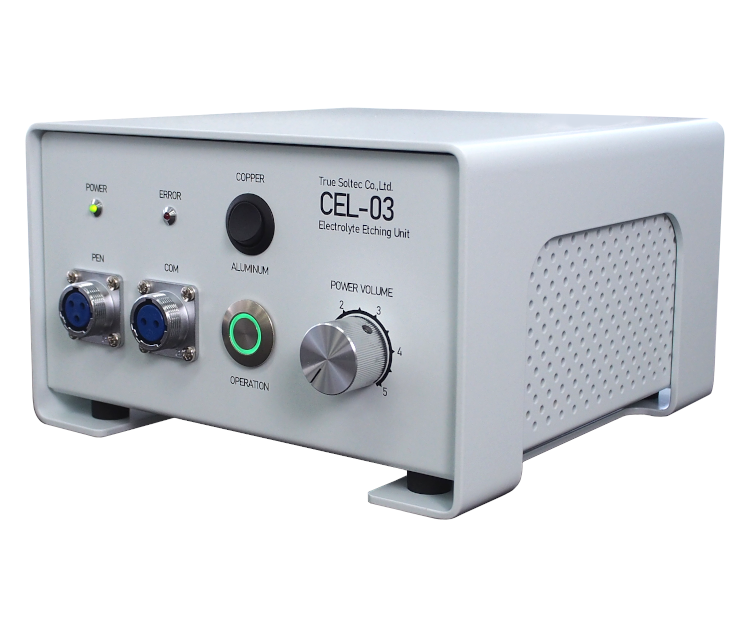

電解エッチングユニット『CEL-03』

圧着端子を安全、素早く表面処理！

◆圧着端子断面の表面処理を行います。 30～60秒で芯線1本1本が綺麗に見えるようになり、断面計測の測定精度を向上させます。 ◆適応電線サイズは0.05sq-60.0sq(AWG30～AWG1/0)です。 ◆1つのユニットと1種類の液剤で銅線、アル...

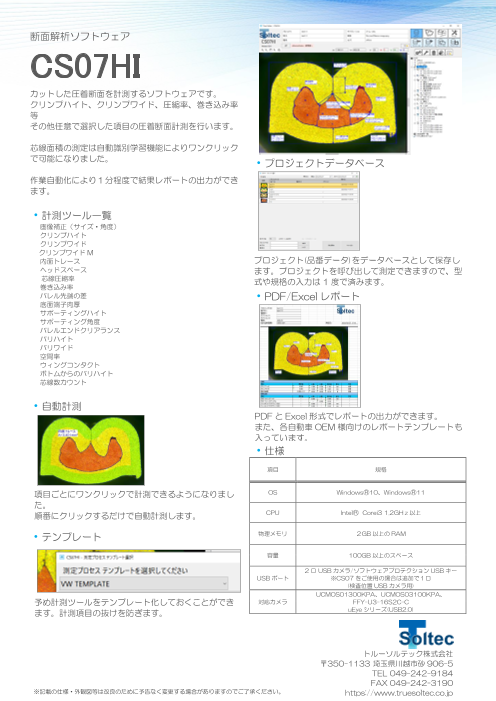

断面解析ソフトウェア『CS07HI』

学習機能搭載自動計測で工数削減！

◆カットした圧着断面を計測するソフトウェアです。クリンプハイト、クリンプワイド、圧縮率、巻き込み率等その他任意で選択した項目の圧着断面計測を行います。 ◆芯線面積の測定は自動識別学習機能によりワンクリックで可能になりました。 ◆作業自動化により...

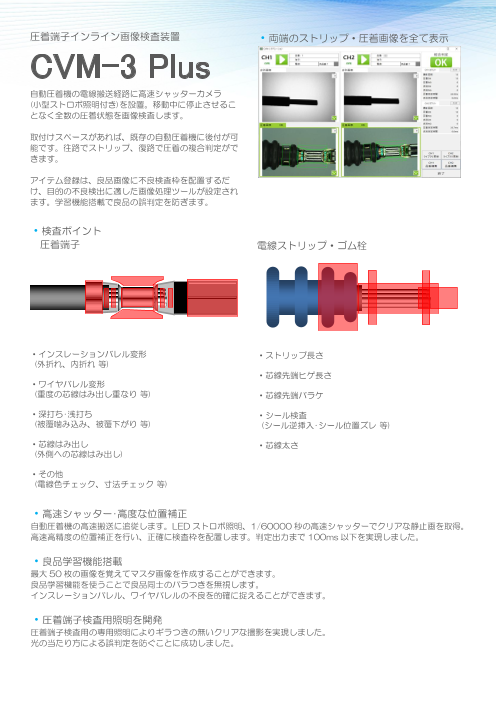

クリンプビジョンモニタ『CVM-3 Plus』

「高速・インライン・全数」に対応する圧着端子の画像検査装置　様々な検査ツールが圧着...

◆自動圧着機の電線搬送経路に高速シャッターカメラ（小型ストロボ照明付き）を設置。機械を停止させることなく、すべての端子の圧着状態を画像検査します。 ◆取付けスペース(約40mm)があれば、既存の自動圧着機に後付が可能です。 ◆往路でストリップ、復路で...

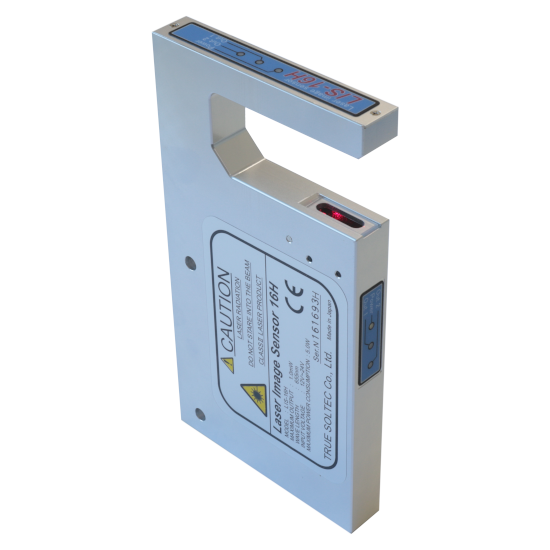

レーザーイメージセンサ『LIS-16H』

レーザービーム内を通過した電線端を高速イメージ化。電線被覆のストリップミス・芯線切れ...

◆レーザービーム内を通過した電線端をラインセンサで高速にイメージ化 ◆自動トリガ方式の採用 ◆取り付け簡単 ◆ティーチングは1本でOK ◆PC接続で判定イメージを見ることができます。 ◆製品の小型化・薄型化を実現 ※詳しくはPDF資料をご...

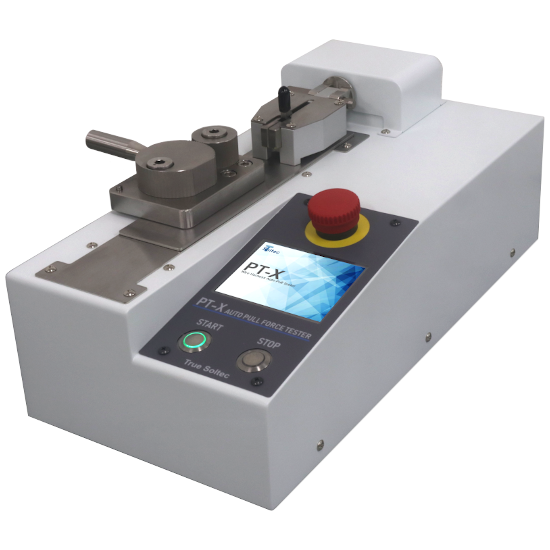

自動端子引張試験機『PT-X』

圧着端子の電線固着力を自動で計測します！

モーターが一定の速度で電線を引張り、電線の破断を自動検知。 BOX端子、TAB端子、PIN端子等各種端子の測定が可能です。電線クランプは細線(0.05sq)～太線(5sq)がワンタッチ操作でクランプ可能。コンパクトで置き場所を選びません。 ...

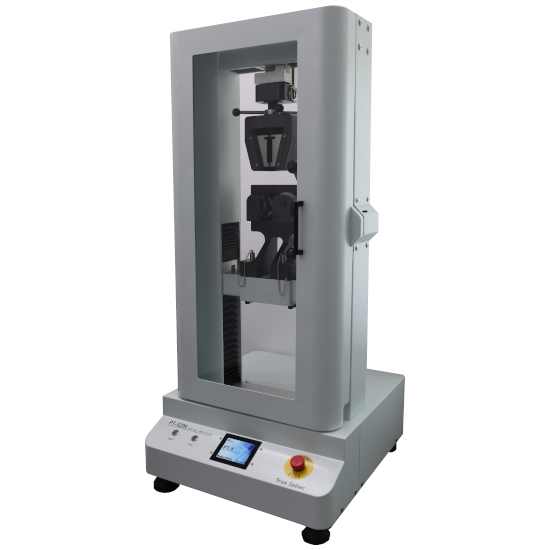

極太線引張試験機『PT-X20K』

EVバッテリー用ケーブルなど高電圧線専用の引張試験機です！

専用の治具に端子を挟み込み、スタートボタンを押すと自動で引張を行います。全面に安全カバーを採用しました。 ◆最大引張荷重 20,000N(20kN) ◆適応電線サイズ 5 – 120sq ◆破断/キープモードから動作選択 – ...

USBカメラ画像検査システム『T-CAM1N』

カメラ画像による様々な検査：電線色、部品の色・位置・長さ！

◆複数の検査ツールを組み合わせ、同時に並行して検査が行えます。 ◆コネクタの配線色を検査する場合、コネクタを専用ジグに押し当てるだけで検査が終了します。 ◆NG発生時にPC画面上にNG箇所を表示します。 ◆マーク線、ストライプ線、ダブル配列線の配線...

連続端子プレスライン製品総合カタログ

【製品　ラインアップ】 ◆インライン全数検査装置 ◆多連半自動端子巻取機 ◆端子キャリア溶接機 ◆プレスロードモニタ ◆成形金型用アイマーク画像検査装置 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

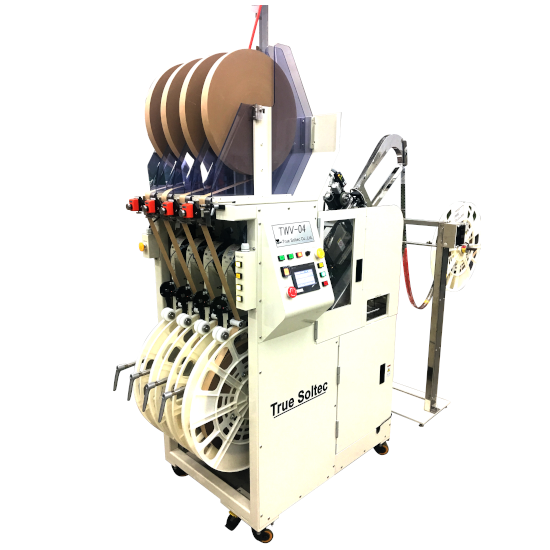

多連縦型端子巻取機(ガイド移動式) 1条4連縦型巻取機『TW...

既存の生産ラインを多連化できる省スペース設計。生産条件のプログラム管理など充実の機能...

『TWV-04』は、一般的な2連巻取機に匹敵するコンパクトサイズを実現し、端子の生産ラインを多連化できる4連縦型巻取機です。自動速度制御によりアキューム不要でリールチェンジが可能なため、省スペースで設置でき、端子が変形するトラブルも防止。...

多連縦型端子巻取機 (リール移動式) SVWシリーズ

安価＆汎用仕様。リール移動タイプ巻取機を開発！

パスラインを動かさずに多連巻きを実施したいお客様向けにリール移動型巻取機を開発しました。また、機構をシンプルにすることで価格低減を図るとともに、近年のリール大型化に合わせて、最大Φ900mmの大型リールまで巻取可能な仕様となります。 ■生産条件...

多連水平型端子巻取機 SHWシリーズ

巻き不良ゼロへ。現場の声を反映した水平型巻取機！

民生系薄物端子の生産現場の困りごとを解決するべく、ユニークな独自仕様を詰め込んだ巻取機を開発しました。従来の巻き不良を解決するだけでなく、段取り替え時の調整等を極力低減し、現場に寄り添った巻取機を目指しました。 ■伸縮シューターを搭載巻き始め...

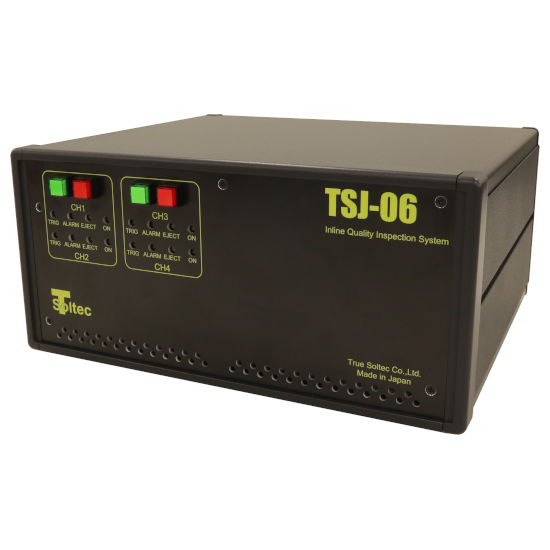

オンライン端子全数寸法検査装置『TSJ-06』

インラインで行う端子の高精度全数検査、寸法測定及び傷・変形検知を行います！

端子の全数寸法検査専用に設計されたTSJ-06はレーザーセンサとスマートカメラが同時に使用でき、高精度計測が簡単にできます。独自に設計された透過型レーザーセンサは光の軌跡波形を見ながら、ピンポイントで精度良く箱型端子のギャップや変形、ピン端子の先端変...

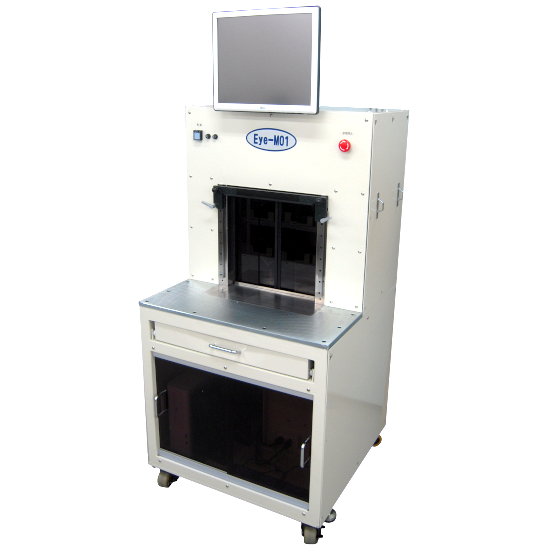

射出成形金型用アイマーク画像検査装置『Eye-M03』

世界初、モールドのコアピンの誤組みを画像処理で検出！

『Eye-M03』は高性能カメラユニットによる撮影、専用ソフトウェアの画像判定により、樹脂成形用金型のコアピン組間違いを迅速かつ確実に検出します。多方向からのLED照明によってコアピン表面の刻印を浮かび上がらせ、高画素数カメラで撮影、専用ソフ...

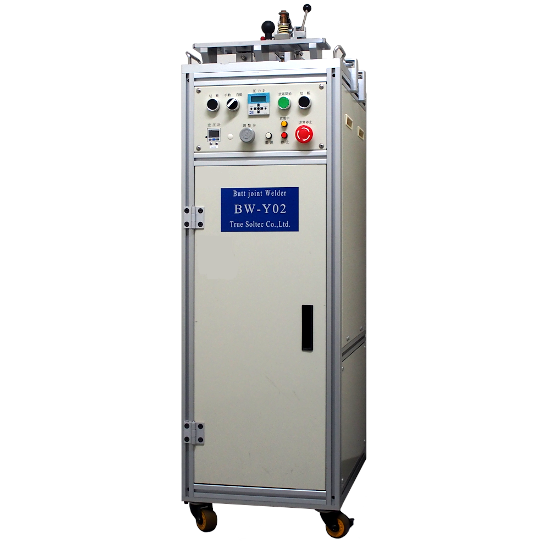

連続端子キャリア溶接機『BYW-02』

スピーディ、精確な端子キャリア溶接を実現！

連続端子キャリア溶接機 BWY-02はサイドキャリアやセンターキャリアの端子（オス・メス・タブ端子）を対象にした溶接機です。キャリア部を精確にピンポイントで溶接し、後工程へ影響を及ぼさずに使用可能です。インライン検査後のワイヤージョイントを廃...

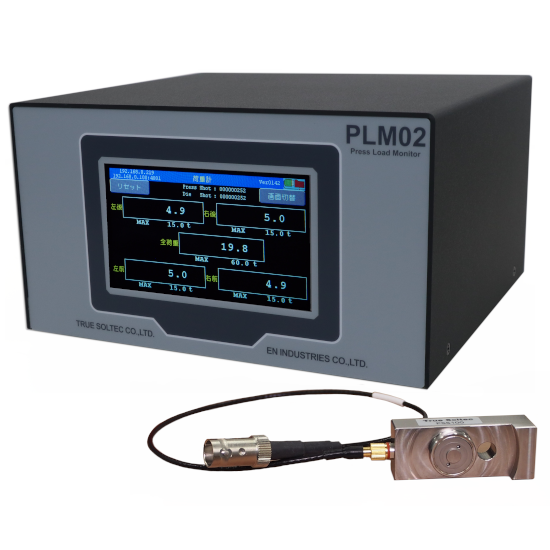

プレスロードモニタ『PLM02』

プレス加工の可視化でスマートファクトリーを実現！

プレスロードモニタPLM01の後継機として、PLM02を新しくリリースしました。 PLM01でプレス機械・金型の工程可視化を実現しましたが、PLM02では高精度の圧電式ひずみセンサを標準で4CH接続できるようになり、より詳しい管理・解析が可能になりまし...
