Register at ApérzaMJT-CK-EWH フレキシブルカップリング ジョータイプ クランピング+キータイプ Product Description

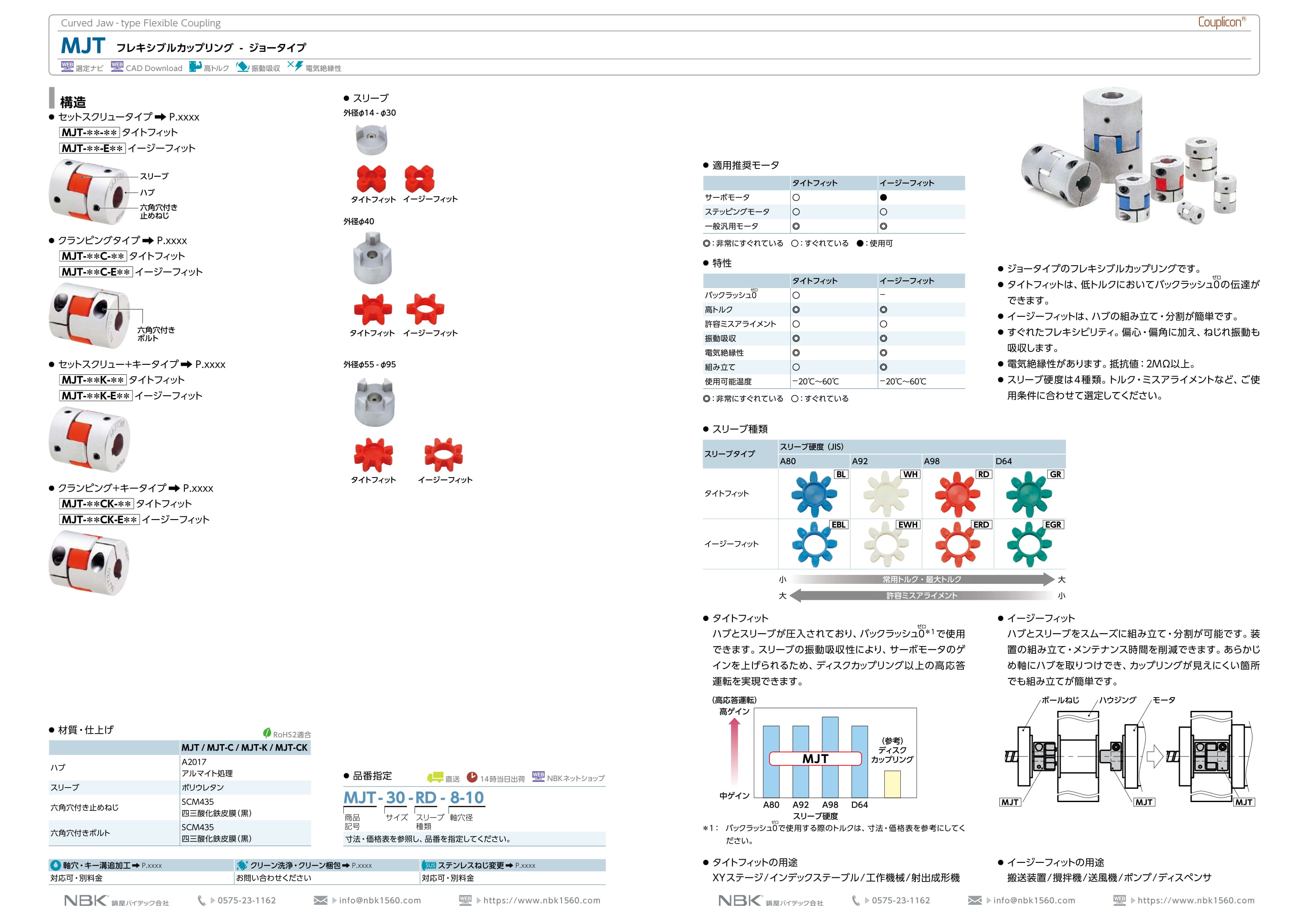

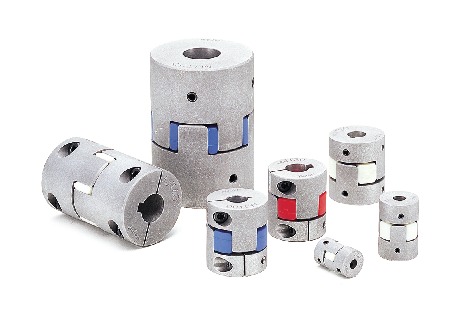

ジョータイプのフレキシブルカップリングです。
タイトフィットは、低トルクにおいてバックラッシュ0（ゼロ）の伝達ができます。
イージーフィットは、ハブの組み立て・分割が簡単です。
すぐれたフレキシビリティ。偏心・偏角に加え、ねじれ振動も吸収します。
電気絶縁性があります。抵抗値：2MΩ以上。
スリーブ硬度は4種類。トルク・ミスアライメントなど、ご使用条件に合わせて選定してください。

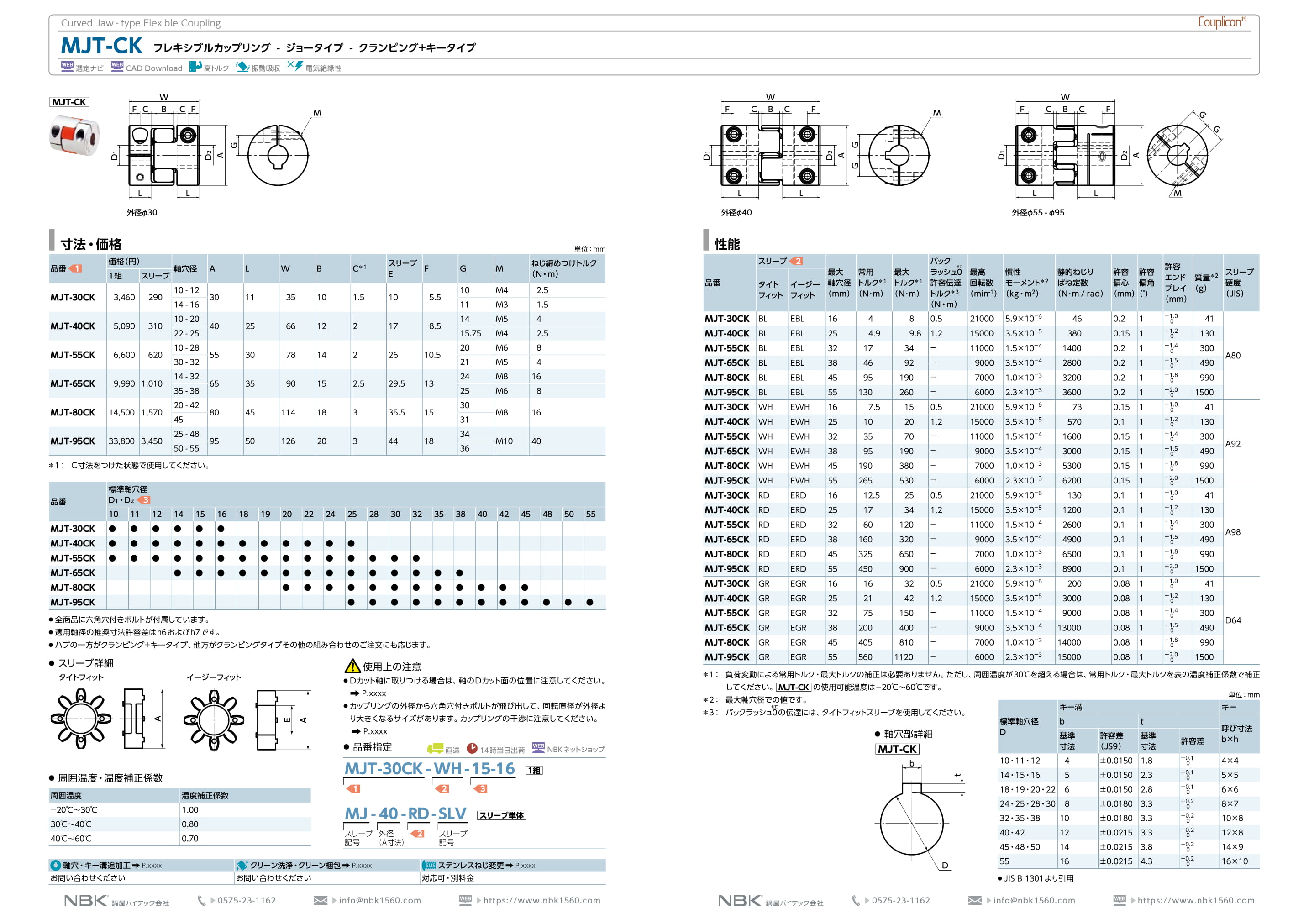

MJT-CK-EWH フレキシブルカップリング ジョータイプ クランピング+キータイプ Specifications
| 質量（g） | 990 |
|---|---|
| A | 80 |
| B | 18 |
| C | 3 |
| D1 | 24 |
| D2 | 42 |
| E | 35.5 |
| F | 15 |
| G | 30 / 31 |
| L | 45 |
| M | M8 |
| W | 114 |
| スリーブ硬度 | A92 |
| ねじ締めつけトルク(N・m) | 16 |
| 慣性モーメント(kg・m2) | 1.0×10⁻³ |
| 許容エンドプレイ(mm) | 0～+ 1.8 |
| 許容偏角(°) | 1 |
| 許容偏心(mm) | 0.15 |
| 最高回転数(min-1) | 7000 |
| 最大トルク(N・m) | 380 |
| 最大軸穴径 | 45 |
| 軸穴径 | 20 -42 / 45 |
| 常用トルク(N・m) | 190 |
| 静的ねじりばね定数(N・m/rad) | 5300 |
| キー溝追加工最小軸穴径 | - |
| キー溝追加工最大軸穴径 | - |
| 軸穴追加工最小軸穴径 | - |
| 軸穴追加工最大軸穴径 | - |
MJT-CK-EWH フレキシブルカップリング ジョータイプ クランピング+キータイプ Details
| Manufacturer Brand | NBK Nabeya Bi-tech |
|---|---|
| Model Page | https://www.nbk1560.com/ |
