MJT-40K-RD-16-19 ｜ MJT-K-RD フレキシブルカップリング ジョータイプ セットスクリュー+キータイプ
Best Price : ￥3,175
Series ： MJT フレキシブルカップリング ジョータイプ
MJT-K-RD フレキシブルカップリング ジョータイプ セットスクリュー+キータイプ Sales Info
MJT-K-RD フレキシブルカップリング ジョータイプ セットスクリュー+キータイプ EC Site List
| C | Supplier | Product | Info | Cur | Supplier Comment | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Intl Shipping | Stock | Delivery | ※ | Price | ||||||
| MiSUMi-VONA | MJT-40K-RD-16-19 | ○ | No Stock | ASK | Distributor's website Inquiry | JPY | Best 3,175 | |||
-
JPY 3,175
-
EC SKU
MJT-40K-RD-16-19
Lot PriceC Stock Delivery Intl Shipping No Stock ASK ○ 1 JPY 3,175

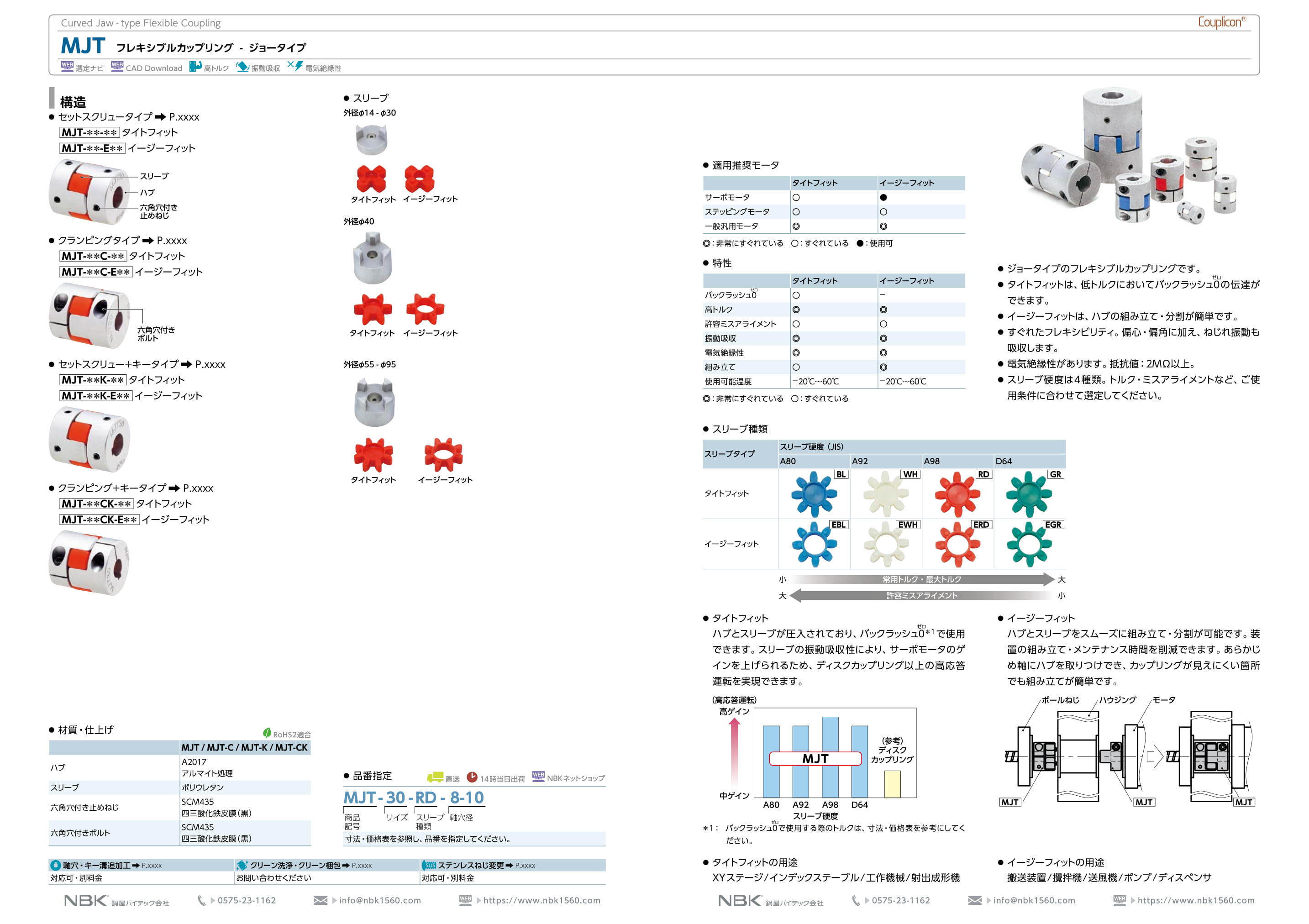

MJT-K-RD フレキシブルカップリング ジョータイプ セットスクリュー+キータイプ Product Description

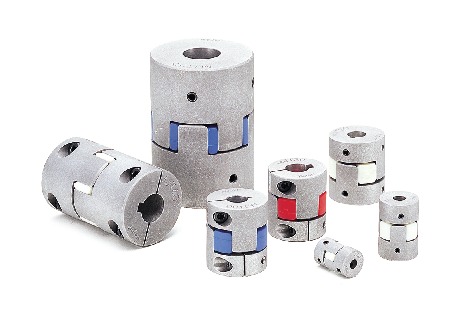

ジョータイプのフレキシブルカップリングです。
タイトフィットは、低トルクにおいてバックラッシュ0（ゼロ）の伝達ができます。
イージーフィットは、ハブの組み立て・分割が簡単です。
すぐれたフレキシビリティ。偏心・偏角に加え、ねじれ振動も吸収します。
電気絶縁性があります。抵抗値：2MΩ以上。
スリーブ硬度は4種類。トルク・ミスアライメントなど、ご使用条件に合わせて選定してください。

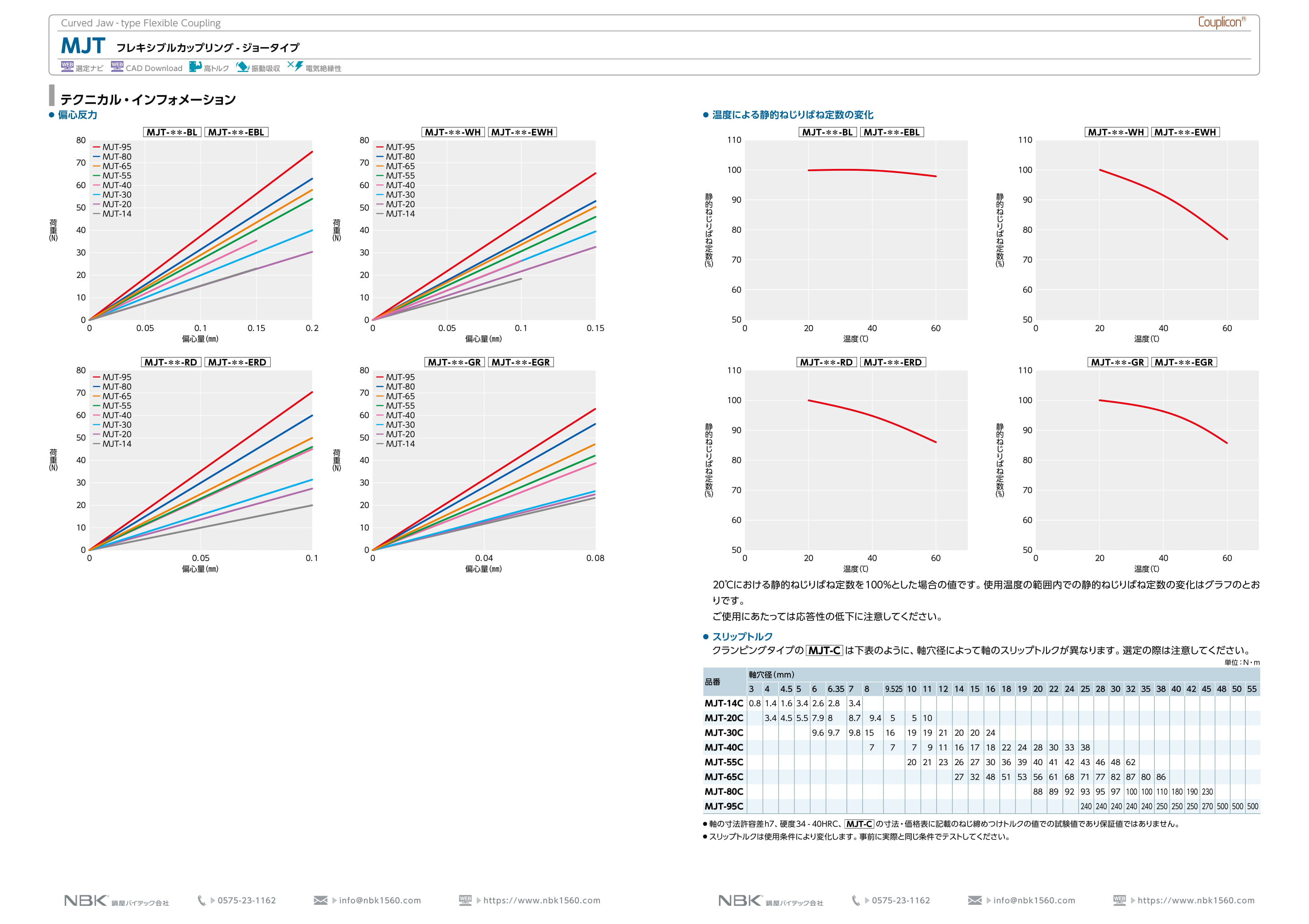

MJT-K-RD フレキシブルカップリング ジョータイプ セットスクリュー+キータイプ Specifications
| 質量（g） | 130 |
|---|---|
| A | 40 |
| B | 12 |
| C | 2 |
| D1 | 16 |
| D2 | 19 |
| F | 12.5 |
| L | 25 |
| M | M5 |
| W | 66 |
| スリーブ硬度 | A98 |
| ねじ締めつけトルク(N・m) | 4 |
| バックラッシュ0許容伝達トルク | 1.2 |
| 慣性モーメント(kg・m2) | 3.6×10⁻⁵ |
| 許容エンドプレイ(mm) | 0～+ 1.2 |
| 許容偏角(°) | 1 |
| 許容偏心(mm) | 0.1 |
| 最高回転数(min-1) | 15000 |
| 最大トルク(N・m) | 34 |
| 最大軸穴径 | 25 |
| 常用トルク(N・m) | 17 |
| 静的ねじりばね定数(N・m/rad) | 1200 |
| キー溝追加工最小軸穴径 | - |
| キー溝追加工最大軸穴径 | - |
| 軸穴追加工最小軸穴径 | - |
| 軸穴追加工最大軸穴径 | - |
MJT-K-RD フレキシブルカップリング ジョータイプ セットスクリュー+キータイプ Details
| Manufacturer Brand | NBK Nabeya Bi-tech |
|---|---|
| Series Name | MJT フレキシブルカップリング ジョータイプ |
