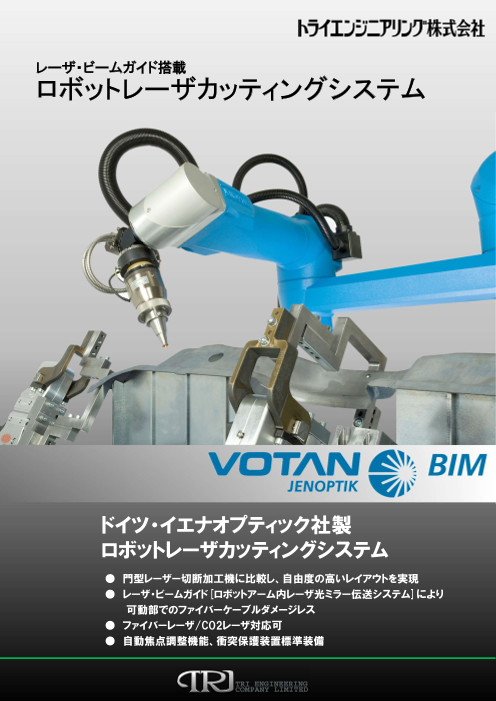

Page1
レーザ・ビームガイド搭載
ロボットレーザカッティングシステム
ドイツ・イエナオプティック社製
ロボットレーザカッティングシステム
● 門型レーザー切断加工機に比較し、自由度の高いレイアウトを実現
● レーザ・ビームガイド[ロボットアーム内レーザ光ミラー伝送システム]により
可動部でのファイバーケーブルダメージレス
● ファイバーレーザ/CO2レーザ対応可
● 自動焦点調整機能、衝突保護装置標準装備
Page2
ＶＯＴＡＮ ＢＩＭの特徴
● レーザ・ビームガイド[ロボットアーム内レーザ光ミラー伝送システム]
ロボットアーム内を中空構造とし、各関節部にミラーを配置し、
カッティングヘッドまで完全遮蔽・エアパージ構造により、
可動部でのファイバーケーブルレスを実現。
● 小型カッティングヘッド
従来(他社)製品に比較し約1/2サイズ。
ファイバーケーブルレスとの相乗効果で動作自由度向上。
自動焦点調整装置(リニア駆動)や衝突保護装置を標準装備。
● 治具及び周辺付帯装置の設計製作や据付、調整を国内で実施。
海外システムでのネックポイントである周辺付帯装置やシステムアップを弊社にて施工。
ＶＯＴＡＮ ＢＩＭ構成及び装置仕様
レーザ発振器
構成 装置仕様
制御装置
ロボット本体 名称 ：ロボットレーザーカッティングシステム
VOTAN BIM
ヘッド ：自動焦点距離調整装置,衝突保護装置付
カッティング ロボット：ストーブリ製専用ロボット TX90XL
ヘッド
発振器 ：ファイバーレーザ[～4.0kw]
CO2レーザ[～5.0kw]
加工速度：～500mm/s
加工精度：±0.1mm
オフラインソフト：セニットFASTSUITE E2(Option)
チラーユニット
イエナオプティック社
■ドイツ・チューリンゲン州・イエナ市 ■日本法人
■設立：1990年7月1日 イエナオプティックジャパン株式会社
〒222-0033
神奈川県横浜市港北区新横浜2-3-8KDX新横浜ビル2階
TEL 045-670-9140 FAX 045-670-9141
ご使用上の前に「取扱説明書」をよくお読みのうえ、
注意 正しくお使いください。
■本社・テクノヒル工場
〠463-0808 名古屋市守山区花咲台二丁目601番地 ●お問い合わせは、下記にご用命ください。
TEL:052-725-8111 FAX:052-739-3581
■ライフバレー工場
〠463-0001 名古屋市守山区上志段味安川原9番地1
TEL:052-737-8889 FAX:052-737-8879
■URL:http://www.trieg.co.jp
■担当窓口:営業部 E-Mail:info@trieg.co.jp
TEL:052-725-8111
●製品仕様は、改良のため変更することがあります。 ２０P２E-２13－１０2016.7
