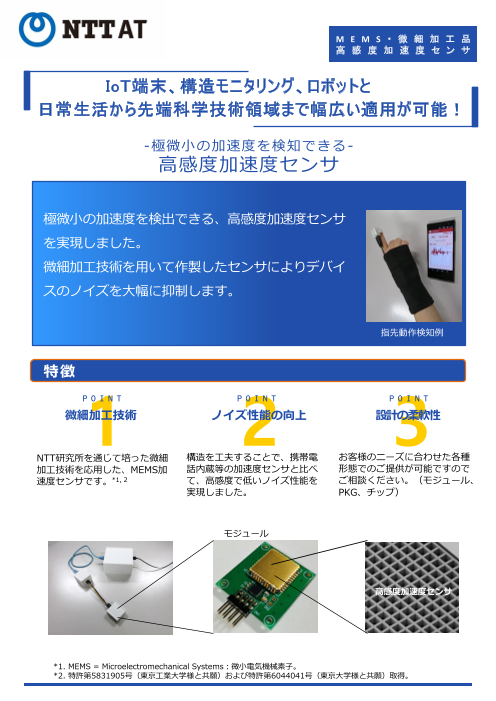

Page1
M E M S ・ 微 細 加 工 品
高 感 度 加 速 度 セ ン サ
IoT端末、構造モニタリング、ロボットと
日常生活から先端科学技術領域まで幅広い適用が可能！
-極微小の加速度を検知できる-
高感度加速度センサ
極微小の加速度を検出できる、高感度加速度センサ
を実現しました。
微細加工技術を用いて作製したセンサによりデバイ
スのノイズを大幅に抑制します。
指先動作検知例
特徴
P O I N T P O I N T P O I N T
微細1加工技術 ノイズ2性能の向上 設計3の柔軟性
NTT研究所を通じて培った微細 構造を工夫することで、携帯電 お客様のニーズに合わせた各種
加工技術を応用した、MEMS加 話内蔵等の加速度センサと比べ 形態でのご提供が可能ですので
速度センサです。*1, 2 て、高感度で低いノイズ性能を ご相談ください。（モジュール、
実現しました。 PKG、チップ）
モジュール
高感度加速度センサ
*1. MEMS = Microelectromechanical Systems：微小電気機械素子。
*2. 特許第5831905号（東京工業大学様と共願）および特許第6044041号（東京大学様と共願）取得。
Page2
【高感度加速度センサ】
適用例
日常生活から先端の科学技術領域まで幅広い適用が可能です。
・・・インフラ・産業系設備の健全性監視・劣化予見、人体動作モニタリング、自動車等の振動検知等
建物の構造ヘルスモニタリング 工場の配管ヘルスチェック
• 基礎部、免震部、フロア、屋上にセンサを配置。 • 工場配管やガス遮断弁などにセンサを配置。
• 傾きやねじれの経年観測に有用。 • 経年劣化やつまりの把握に有用。
加速度
センサ
建物の 配管の
健全性を つまり・
見える化 劣化予見
データ収集・解析 データ収集・解析
【適用例：心拍数・呼吸動作モニタリング】 心拍による振動
：1.4Hz（1分間におよそ80回）
0.04
0.02
0
-0.02
呼吸による首・体の動き
-0.04 :0.16Hz（1分間におよそ10回）
40 45 50 55 60
測定時間 (秒)
頸動脈にセンサを貼付
仕様
検出範囲 +/- 2G +/- 4G
検出軸 1軸（z）
モジュールノイズ性能
<20 mG/√Hz <40 mG/√Hz
(BW = 220 Hz) 有線モジュール例
帯域 (-3 dB) ~ 500 Hz
動作電圧 3.0 V – 3.6 V
消費電流 < 1mA
(500Hzサンプリング時)
BLE通信による
インターフェイス I2C, SPI 無線モジュール例
*使用条件、その他諸条件によって記載値とは異なる場合があります。
*本カタログ記載の内容は予告なく変更することがあります。 MEMSAcc1911001
*本カタログ記載の内容は2020年1月現在。
