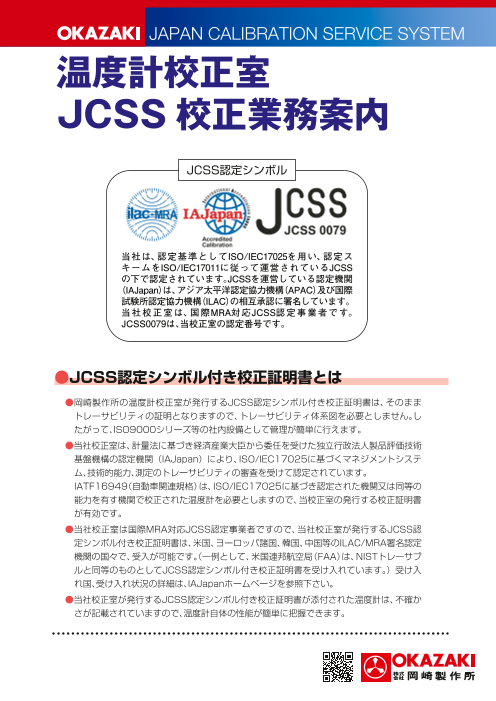

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(298.7Kb)

温度計校正室 JCSS校正業務案内

製品カタログ

当社校正室は国際MRA対応JCSS認定事業者です。

★JCSS認定シンボル付き校正証明書が発行可能です。

★JCSS認定シンボル付き校正証明書はmそのままトレーサビリティの照明となる為、
 トレーサビリティ体系図を必要としません。

★当社校正室が発行するJCSS認定シンボル付き校正証明書が添付された温度計は、
 不確かがさが記載されていますので、温度計自体の性能が簡単に把握できます。

このカタログについて

ドキュメント名 温度計校正室 JCSS校正業務案内
ドキュメント種別 製品カタログ
ファイルサイズ 298.7Kb
登録カテゴリ
取り扱い企業 株式会社岡崎製作所 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
高温用シース熱電対
製品カタログ

株式会社岡崎製作所

このカタログの内容

Page1

JAPAN CALIBRATION SERVICE SYSTEM JAPAN CALIBRATION SERVICE SYSTEM 温度計校正室 JCSS校正業務案内 JCSS認定シンボル 当社は、認定基準としてISO/IEC17025を用い、認定ス キームをISO/IEC17011に従って運営されているJCSS の下で認定されています。JCSSを運営している認定機関 (IAJapan)は、アジア太平洋認定協力機構(APAC)及び国際 試験所認定協力機構(ILAC)の相互承認に署名しています。 当社校正室は、国際MRA対応JCSS認定事業者です。 JCSS0079は、当校正室の認定番号です。 ●JCSS認定シンボル付き校正証明書とは ●岡崎製作所の温度計校正室が発行するJCSS認定シンボル付き校正証明書は、そのまま トレーサビリティの証明となりますので、トレーサビリティ体系図を必要としません。し たがって、ISO9000シリーズ等の社内設備として管理が簡単に行えます。 ●当社校正室は、計量法に基づき経済産業大臣から委任を受けた独立行政法人製品評価技術 基盤機構の認定機関(IAJapan)により、ISO/IEC17025に基づくマネジメントシステ ム、技術的能力、測定のトレーサビリティの審査を受けて認定されています。 IATF16949(自動車関連規格)は、ISO/IEC17025に基づき認定された機関又は同等の 能力を有す機関で校正された温度計を必要としますので、当校正室の発行する校正証明書 が有効です。 ●当社校正室は国際MRA対応JCSS認定事業者ですので、当社校正室が発行するJCSS認 定シンボル付き校正証明書は、米国、ヨーロッパ諸国、韓国、中国等のILAC/MRA署名認定 機関の国 (々2019年6月現在、100機関)で、受入が可能です。(一例として、米国連邦航 空局(FAA)は、NISTトレーサブルと同等のものとしてJCSS認定シンボル付き校正証明 神戸営業部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL:(078)251-8200 FAX:(078)251-8210 国 際 部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL:(078)251-8200 FAX:(078)251-8210 書を受け入れています。)受け入れ国、受け入れ状況の詳細は、IAJapanホームページを参 東 京 支 店/〒103-0012 東京都中央区日本橋堀留町2-3-14 TEL(: 03)5641-0200 FAX(: 03)5641-9100 茨 城 支 店/〒310-0021 茨城県水戸市南町3丁目4番14号 TEL:(029)300-1770 FAX:(029)300-1774 照下さい。 北関東支店/〒360-0037 埼玉県熊谷市筑波1丁目181 TEL:(048)529-2611 FAX:(048)529-2613 千 葉 支 店/〒290-0054 千葉県市原市五井中央東1丁目8番地12 TEL:(0436)24-3594 FAX:(0436)24-3694 横 浜 支 店/〒231-0006 横浜市中区南仲通3丁目32-1 TEL:(045)227-1071 FAX:(045)227-1074 ●当社校正室が発行するJCSS認定シンボル付き校正証明書が添付された温度計は、不確か 名古屋支店/〒461-0005 愛知県名古屋市東区東桜1丁目13番3号 TEL:(052)952-8530 FAX:(052)952-8537 京 都 支 店/〒607-8085 京都市山科区竹鼻堂ノ前町46番地1 TEL:(075)595-5771 FAX:(075)595-5772 さが記載されていますので、温度計自体の性能が簡単に把握できます。 大 阪 支 店/〒550-0001 大阪市西区土佐堀2丁目2-4 TEL:(06)6447-2610 FAX:(06)6447-2611 温度センサと電気ヒータの最新情報は 岡 山 支 店/〒700-0821 岡山市北区中山下1丁目2-3 TEL:(086)223-3465 FAX:(086)223-0962 広 島 支 店/〒730-0015 広島市中区橋本町10-10  TEL:(082)223-0888 FAX:(082)227-7235 https://www.okazaki-mfg.comをご覧下さい。 北九州支店/〒802-0005 北九州市小倉北区堺町2丁目1-1 TEL:(093)521-5300 FAX:(093)521-5060 長 崎 支 店/〒850-0055 長崎市中町5-23 TEL:(095)825-5337 FAX:(095)825-5227 ●記載内容については改善のため予告なく変更することが CAT. NO. OMC-8013 初 版 発 行 2016年 8月 1000部 ありますので、あらかじめご了承下さい。 第6版1刷発行 2021年 10月 300部
Page2

JAPAN CALIBRATION SERVICE SYSTEM ●主な校正範囲、校正測定能力及び校正対象品の形状 種   類 校正範囲 校正測定能力*1 校正対象品の形状*2 定点実現装置 水の三重点 他*3 (0.01℃) 0.0005℃ 測定孔の寸法:内径7mm以上 抵  抗  値:2.5Ω、25Ω、100Ω(at0℃) 白金抵抗温度計 水の三重点 他*4 *5 導 線 形 式:4導線式 (定点校正法) (0.01℃) 0.0009℃ 温度計の寸法:外径4.8mm以下、長さ600mm以上 測 定 電 流:0mA、1mA 抵  抗  値:25Ω、100Ω(at0℃) 窒素の沸点 他*6 *7 (-195.798℃) 0.013℃*5 導 線 形 式:4導線式、3導線式 温度計の寸法:外径7mm以下、長さ450mm以上 標準用、工業用 測 定 電 流:0mA、1mA*8 白金抵抗温度計 (比較校正法) 抵  抗  値:25Ω、100Ω(at0℃) -40℃以上 *7 420℃以下 0.010℃*5 導 線 形 式:4導線式、3導線式 温度計の寸法:外径8mm以下、長さ250mm以上 測 定 電 流:0mA、1mA*8 抵  抗  値:100Ω(at0℃) 窒素の沸点 他*6 (-195.798℃) 0.09℃*5 導 線 形 式:4導線式、3導線式 温度計の寸法:外径7mm以下、長さ450mm以上 測温抵抗体*9 測 定 電 流:1mA*8 (比較校正法) 抵  抗  値:100Ω(at0℃) -40℃以上 *5 導 線 形 式:4導線式、3導線式 420℃以下 0.025℃ 温度計の寸法:外径8mm以下、長さ250mm以上 測 定 電 流:1mA*8 熱電対*10 インジウム点 他*11 *12*13 種    類:R、B、S (定点校正法) (156.5985℃) 0.07℃ 温度計の寸法:外径4.5mm以下、長さ600mm以上 窒素の沸点 他*6 0.19℃*12*13 種    類:K、E、N、T (-195.798℃) 温度計の寸法:外径7mm以下、長さ450mm以上 熱電対*10 (温槽) -40℃以上 0.09℃*12*13 種    類:K、E、T*14、J、N (比較校正法) 420℃以下 温度計の寸法:外径8mm以下、長さ250mm以上 0℃以上 0.17℃*12*13 種    類:R、S 420℃以下 温度計の寸法:外径8mm以下、長さ250mm以上 200℃以上 0.8℃*12*13 1100℃以下 種    類:R、B、S 800℃以上 温度計の寸法:外径8mm以下、長さ650mm以上 熱電対*10 1554℃以下 1.8℃*12*13 (電気炉) (比較校正法) 200℃以上 *12*13 1100℃以下 1.3℃ 種    類:K、E*15、N 800℃以上 温度計の寸法:外径8mm以下、長さ650mm以上 *12*13 1250℃以下 2.2℃ 温度計の種類:白金抵抗温度計 指示計器付温度計 水の三重点 他*16 0.003℃ 導 線 形 式:4導線式 (定点校正法) (0.01℃) 温度計の寸法:外径4.8mm以下、長さ600mm以上 表示器分解能:0.01℃以下*17 窒素の沸点 他*6 温度計の種類:白金抵抗温度計 (-195.798℃) 0.020℃ 導 線 形 式:4導線式、3導線式 温度計の寸法:外径7mm以下、長さ450mm以上 -40℃以上 温度計の種類:白金抵抗温度計 420℃以下 0.017℃ 導 線 形 式:4導線式、3導線式 指示計器付*17 温度計の寸法:外径8mm以下、長さ250mm以上 温度計 温度計の種類:熱電対 (温槽) 窒素の沸点 他*6 0.5℃ 種    類:K、E、T、N (比較校正法) (-195.798℃) 温度計の寸法:外径7mm以下、長さ450mm以上 表 示 器 条 件:内部冷接点補償付*18 温度計の種類:熱電対 -40℃以上 420℃以下 0.9℃ 種    類:R、S、K、E、T、J、N 温度計の寸法:外径8mm以下、長さ250mm以上 表 示 器 条 件:内部冷接点補償付*18
Page3

JAPAN CALIBRATION SERVICE SYSTEM JAPAN CALIBRATION SERVICE SYSTEM *1  記載された校正測定能力は、代表値です。温度計の種類、形状、温度範囲、性能等により、異なります。また、校正測定能力 は、約95%の信頼の水準をもつと推定される区間を与えるため、包含係数k=2として算出しました。 *2 温度範囲によって、主に外径について記載された形状以外でも校正可能な場合がございます。 *3 水 の三重点以外に、水銀点(-38.8344℃)、ガリウム点(29.7646℃)、インジウム点(156.5985℃)、スズ点 (231.928℃)、亜鉛点(419.527℃)、アルミニウム点(660.323℃)、銀点(961.78℃)、銅点(1084.62℃)の校正 が可能です。 *4  水の三重点以外に、水銀点(-38.8344℃)、ガリウム点(29.7646℃)、インジウム点(156.5985℃)、スズ点 (231.928℃)、亜鉛点(419.527℃)、アルミニウム点(660.323℃)の校正が可能です。 *5 白金抵抗温度計について、校正測定能力は、抵抗値を温度に換算した値です。 *6 窒素の沸点以外に酸素の沸点(-182.954℃)の校正が可能です。 *7 3導線形式は、100Ω(工業用)のみとなります。 *8 通常測定電流は、1mAですが、1mA以下の測定も可能です。 *9  測温抵抗体の場合、不確かさが大きくなります。不確かさを小さくしたい場合は、工業用白金抵抗温度計でご依頼下さい。 *10 冷接点補償器付きの場合、冷接点補償器の寸法は、外径5mm以下、長さ150mm以上となります。 *11 イ ンジウムの凝固点以外に、スズ点(231.928℃)、亜鉛点(419.527℃)、アルミニウム点(660.323℃)、銀点 (961.78℃)、銅点(1084.62℃)の校正が可能です。 *12 熱電対について、校正測定能力は、起電力を温度に換算した値です。 *13 冷接点補償器付きの場合と付かない場合とでは、校正測定能力が異なります。 *14 T熱電対の上限温度は、350℃となります。 *15 E熱電対の上限温度は、660℃となります。 *16 水 の三重点以外に、水銀点(-38.8344℃)、ガリウム点(29.7646℃)、インジウム点(156.5985℃)、スズ点 (231.928℃)、亜鉛点(419.527℃)、アルミニウム点(660.323℃)の校正が可能です。 *17 分解能により、校正測定能力が異なります。 *18 表示器の内部冷接点補償の性能が評価されたものに限ります。 ●注意事項 ●通 常校正に必要な日数は2~4週間ですが、校正対象品の状態、校正本数及び校正点数により異なりますので、予 めご了承下さい。また、事前に連絡いただきますと、多少校正必要日数が縮まる場合がこざいます。 ●輸送により校正値が変化する可能性のある校正対象品は、原則として当校正室に持ち込んでいただきます。 ●定点実現装置校正の際は、原則としてお客様に定点を実現していただきます。 ●定点実現装置及び温度計の性能によっては、校正できない場合がございますのでご了承下さい。 ●白金抵抗温度計、測温抵抗体及び熱電対のアニール処理を行うことも可能です。詳しくは、お間い合わせ下さい。 ●指 示計器付温度計の表示器に係数を入力するなどの調整を行うことも可能です。詳しくは、お問い合わせ下さい。
Page4

JAPAN CALIBRATION SERVICE SYSTEM ●岡崎製作所温度計校正室のトレーサビリティ体系 計 量 法 経 済 産 業 省 委任 独立行政法人 外国の 産業技術総合研究所(NMIJ) 国際 国家計量標準機関 (NIST、NPL等) 国 比較 家 計 量 委任 日本電気計器検定所 標 準 (JEMIC) 機 関 認定機関 独立行政法人 登録(認定) 登録番号:0079 (株)岡崎製作所 製品評価技術基盤機構(NITE) 温度計校正室 ILAC/MRA等 外国の認定機関 (NATA、NVLAP等) JCSS認定シンボル付校正証明書 神戸営業部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL:(078)251-8200 FAX:(078)251-8210 国 際 部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL:(078)251-8200 FAX:(078)251-8210 東 京 支 店/〒103-0012 東京都中央区日本橋堀留町2-3-14 TEL(: 03)5641-0200 FAX(: 03)5641-9100 茨 城 支 店/〒310-0021 茨城県水戸市南町3丁目4番14号 TEL:(029)300-1770 FAX:(029)300-1774 北関東支店/〒360-0037 埼玉県熊谷市筑波1丁目181 TEL:(048)529-2611 FAX:(048)529-2613 千 葉 支 店/〒290-0054 千葉県市原市五井中央東1丁目8番地12 TEL:(0436)24-3594 FAX:(0436)24-3694 横 浜 支 店/〒231-0006 横浜市中区南仲通3丁目32-1 TEL:(045)227-1071 FAX:(045)227-1074 名古屋支店/〒461-0005 愛知県名古屋市東区東桜1丁目13番3号 TEL:(052)952-8530 FAX:(052)952-8537 京 都 支 店/〒607-8085 京都市山科区竹鼻堂ノ前町46番地1 TEL:(075)595-5771 FAX:(075)595-5772 大 阪 支 店/〒550-0001 大阪市西区土佐堀2丁目2-4 TEL:(06)6447-2610 FAX:(06)6447-2611 温度センサと電気ヒータの最新情報は 岡 山 支 店/〒700-0821 岡山市北区中山下1丁目2-3 TEL:(086)223-3465 FAX:(086)223-0962 広 島 支 店/〒730-0015 広島市中区橋本町10-10  TEL:(082)223-0888 FAX:(082)227-7235 https://www.okazaki-mfg.comをご覧下さい。 北九州支店/〒802-0005 北九州市小倉北区堺町2丁目1-1 TEL:(093)521-5300 FAX:(093)521-5060 長 崎 支 店/〒850-0055 長崎市中町5-23 TEL:(095)825-5337 FAX:(095)825-5227 ●記載内容については改善のため予告なく変更することが CAT. NO. OMC-8013 初 版 発 行 2016年 8月 1000部 ありますので、あらかじめご了承下さい。 第6版1刷発行 2021年 10月 300部
