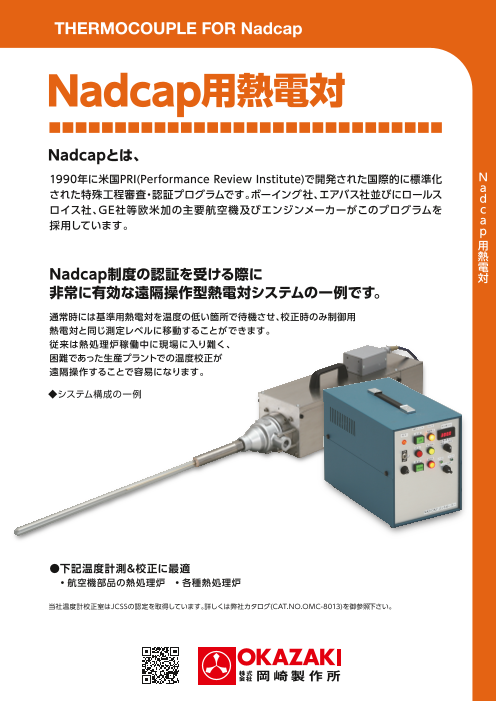

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(950.3Kb)

Nadcap用熱電対

製品カタログ

Nadcap制度の認証を受ける際に 非常に有効な遠隔操作型熱電対システムの一例です。

●特長
 • プロセス用熱電対と同位置に基準用熱電対を校正時のみに差し込める構造です。
 • 校正時以外は基準用熱電対を取り外せるため、基準熱電対を効率的に使用できます。
 • プロセス用熱電対を取り外すことなく、プロセス炉を用いた温度校正が可能です。

●特殊仕様
 • 上記仕様以外に、エレメントNを仕様し、精度の厳しいNadcapに対応するシース型熱電対の製作も可能です。
 • 弊社MIケーブル工場にて精度の厳しいNadcapに対応する特殊長尺MIケーブルの製作も可能です。
 • カタログに掲載されていない形状等も製作可能です。弊社営業までお問い合せください。

このカタログについて

ドキュメント名 Nadcap用熱電対
ドキュメント種別 製品カタログ
ファイルサイズ 950.3Kb
登録カテゴリ
取り扱い企業 株式会社岡崎製作所 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
高温用シース熱電対
製品カタログ

株式会社岡崎製作所

このカタログの内容

Page1

THERMOCOUPLE FOR Nadcap Nadcap用熱電対 Nadcapとは、 1990年に米国PRI(Performance Review Institute)で開発された国際的に標準化 N された特殊工程審査・認証プログラムです。ボーイング社、エアバス社並びにロールス a ロイス社、GE社等欧米加の主要航空機及びエンジンメーカーがこのプログラムを dc 採用しています。 a 航空宇宙産業の品質マネージメントシステム(JIS Q9100)と共に、航空宇宙製品の p 特殊工程が含まれる場合には、この認証が製造委託する条件となっています。 用熱 電 対 Nadcap制度の認証を受ける際に 非常に有効な遠隔操作型熱電対システムの一例です。 通常時には基準用熱電対を温度の低い箇所で待機させ、校正時のみ制御用 熱電対と同じ測定レベルに移動することができます。 従来は熱処理炉稼働中に現場に入り難く、 困難であった生産プラントでの温度校正が 遠隔操作することで容易になります。 ◆システム構成の一例 ●下記温度計測&校正に最適  • 航空機部品の熱処理炉 • 各種熱処理炉 当社温度計校正室はJCSSの認定を取得しています。詳しくは弊社カタログ(CAT.NO.OMC-8013)を御参照下さい。
Page2

THERMOCOUPLE FOR Nadcap Nadcap対応熱電対例 プロセス用熱電対 N a d c 基準用熱電対 保護管 a p 用 熱 電 対 ●特長  • プロセス用熱電対と同位置に基準用熱電対を校正時のみに差し込める構造です。  • 校正時以外は基準用熱電対を取り外せるため、基準熱電対を効率的に使用できます。  • プロセス用熱電対を取り外すことなく、プロセス炉を用いた温度校正が可能です。 ●特殊仕様  • 上記仕様以外に、エレメントNを仕様し、精度の厳しいNadcapに対応するシース型熱電   対の製作も可能です。  • 弊社MIケーブル工場にて精度の厳しいNadcapに対応する特殊長尺MIケーブルの製作   も可能です。  • カタログに掲載されていない形状等も製作可能です。弊社営業までお問い合せください。 ●ISO 9001認証取得  ●ISO 14001認証取得  ●JCSS認定取得 神戸営業部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL:(078)251-8200 FAX:(078)251-8210 国 際 部/〒651-0087 神戸市中央区御幸通3丁目1-3 TEL:(078)251-8200 FAX:(078)251-8210 東 京 支 店/〒103-0016 東京都中央区日本橋小網町18-3 TEL(: 03)5641-0200 FAX(: 03)5641-9100 茨 城 支 店/〒310-0803 茨城県水戸市城南2丁目1-20 TEL:(029)300-1770 FAX:(029)300-1774 北関東支店/〒360-0037 埼玉県熊谷市筑波1丁目181 TEL:(048)529-2611 FAX:(048)529-2613 千 葉 支 店/〒290-0054 千葉県市原市五井中央東1丁目8番地12 TEL:(0436)24-3594 FAX:(0436)24-3694 横 浜 支 店/〒231-0006 横浜市中区南仲通3丁目32-1 TEL:(045)227-1071 FAX:(045)227-1074 名古屋支店/〒460-0003 名古屋市中区錦2丁目15-22 TEL:(052)202-5230 FAX:(052)202-5822 京 都 支 店/〒607-8085 京都市山科区竹鼻堂ノ前町46番地1 TEL:(075)595-5771 FAX:(075)595-5772 大 阪 支 店/〒550-0001 大阪市西区土佐堀2丁目2-4 TEL:(06)6447-2610 FAX:(06)6447-2611 高 砂 支 店/〒675-0064 兵庫県加古川市加古川町溝之口700番地 TEL:(079)457-5007 FAX:(079)454-5589 岡 山 支 店/〒700-0821 岡山市北区中山下1丁目2-3 TEL:(086)223-3465 FAX:(086)223-0962 広 島 支 店/〒730-0015 広島市中区橋本町10-10  TEL:(082)223-0888 FAX:(082)227-7235 北九州支店/〒802-0005 北九州市小倉北区堺町2丁目1-1 TEL:(093)521-5300 FAX:(093)521-5060 長 崎 支 店/〒850-0055 長崎市中町5-23 TEL:(095)825-5337 FAX:(095)825-5227 CAT.NO.OMC-SO17 初版発行 2017年 6月 500部
