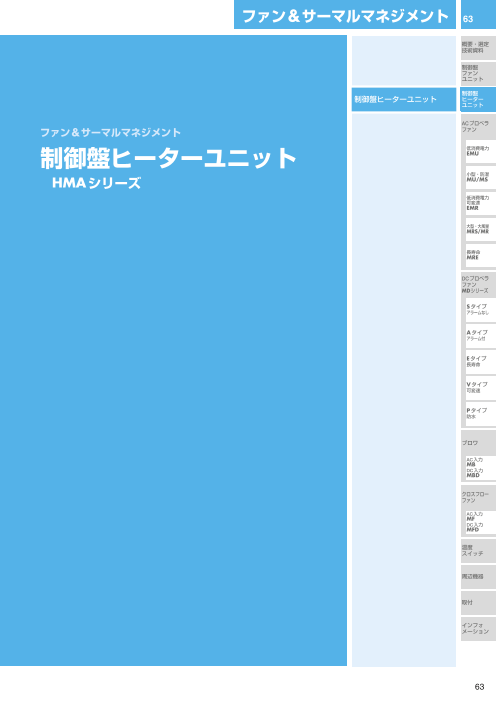

カタログの表紙 カタログの表紙 カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(944.7Kb)

制御盤ヒーターユニット HMAシリーズ

製品カタログ

【寒冷地での凍結・低温対策に】制御盤ヒーターユニットHMAシリーズで機器の使用温度範囲内の下回りを防止!

シーズヒーターに放熱板、プロペラファンおよびフィンガーガードを組み付けた制御盤ヒーターユニットです。

筐体内の結露・高湿度対策、寒冷地での凍結・低温対策として
ヒーターの熱を筐体内に拡散させることができます。

【特徴】
・100W~400Wの5種類の発熱量
・コンパクト設計
・サーマルプロテクタ内臓etc...

▼ラインアップや詳細についてはカタログをダウンロードください

このカタログについて

ドキュメント名 制御盤ヒーターユニット HMAシリーズ
ドキュメント種別 製品カタログ
ファイルサイズ 944.7Kb
取り扱い企業 オリエンタルモーター株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

F-73 63

ファン&サーマルマネジメント 63 概要・選定 技術資料 制御盤 ファン ユニット 制御盤 制御盤ヒーターユニット ヒーター ユニット ACプロペラ ファン&サーマルマネジメント ファン 低消費電力 制御盤ヒーターユニット EMU 小型・防湿 HMAシリーズ MU/MS 低消費電力 可変速 EMR 大型・大風量 MRS/MR 長寿命 MRE DCプロペラ ファン MDシリーズ Sタイプ アラームなし Aタイプ アラーム付 Eタイプ 長寿命 Vタイプ 可変速 Pタイプ 防水 ブロワ AC入力 MB DC入力 MBD クロスフロー ファン AC入力 MF DC入力 MFD 温度 スイッチ 周辺機器 取付 インフォ メーション 63
Page2

F-73 64

64 制御盤ヒーターユニット ファン付スペースヒーター HMAシリーズ 〈関連情報〉 ●技術資料 ➜ 16ページ シーズヒーターに放熱板、プロペラファンおよびフィン ガーガードを組み付けた制御盤ヒーターユニットです。 ヒーターの熱を温風として筐体内に拡散させることがで きます。 筐体内の結露・高湿度対策、寒冷地での凍結・低温対策 に使用できます。 "特徴 ● ファンモーターによる温風の拡散 ● サーマルプロテクタ内蔵 対流促進用のファンモーター(プロペラファン)により、ヒーター ヒーター部の放熱板内部に過熱保護のためのサーマルプロテクタ の熱を拡散させ、筐体内の温度をスピーディーに均一化させるこ を内蔵しています。(ファンモーター部の過熱保護はインピーダン とができます。 スプロテクト仕様です) ● コンパクト設計 ● 接続が簡単 筐体内部に取り付けしやすい薄型のファン付スペースヒーターで 配線用のリード線との接続部が端子台になっています。 そのため、 す。筐体内スペースの有効活用が可能です。 ご使用になるケーブルの長さに合わせた配線が可能です。 ● 発熱量は5種類 発熱量は100W、150W、200W、300W、400Wの5種類をそろえ ています。 電源電圧はそれぞれ単相100V、単相200Vを用意して います。筐体の大きさや容量に合わせてお選びいただけます。 "構造 DINレール対応 ファンモーター DINレールに簡単に取り付けることができます。 ヒーターの熱を拡散させます。 (取付金具とねじは添付しています。) 取付金具はヒーター側面の 3方向に 放熱板 取り付け可能です。✽ 熱源の熱を効率良く伝えるために、表面積を 最大限大きくしました。過熱保護用のサーマル プロテクタは放熱板に内蔵しています。 ✽取り付けの際は、必ずヒーター部が上、ファンモーター部が下にな るように取り付けてください。 シーズヒーター(内部) 端子台 熱源としてシーズヒーターを内蔵しています。 配線しやすいように端子台を採用しています。 リード線をねじ締めにより確実に固定します。 また、活電部が露出しない設計です。 "ヒーターを使用するメリット ● 結露・高湿度対策 ● 凍結・低温対策 温度変動は結露発生の最大の原因です。 制御盤ヒーターユニット 寒冷地では機器の周囲温度が低下し、使用温度範囲を下回る可能 で筐体内を設定温度に維持することにより、結露・高湿度対策が 性があります。 制御盤ヒーターユニットで、寒冷地においてもお 可能です。 客様の装置を仕様値内に維持できます。 一般的に筐体内の温度を 5 C゚上昇させるだけで 内部温度を仕様値内に 湿度を約 20% キープ ダウン オリエンタルモーター 64 ファン&サーマルマネジメント 掲載ページ 特徴 64 ̶仕様 65 ̶種類と価格 65
