印字検査装置 Gravis MC-20S

製品カタログ

印字の世界をひろげるグッドパートナー

日立印字検査装置MC-20Sは、多才な機能を搭載し、しかも容易なセッティングで操作できます。日立産業用IJプリンタと高度に連携しながら、缶詰や個装箱に印字された日付や製造番号などに誤りがないかを瞬時にチェック。目視では 見落としてしまう印字の検査ミスをなくすのはもちろん、日立独自の照合検査方式(アジャスタブルマッチング方式)の 採用で人間の認識に近い判定を行うことによりムダな不良判定を防ぐことができます。

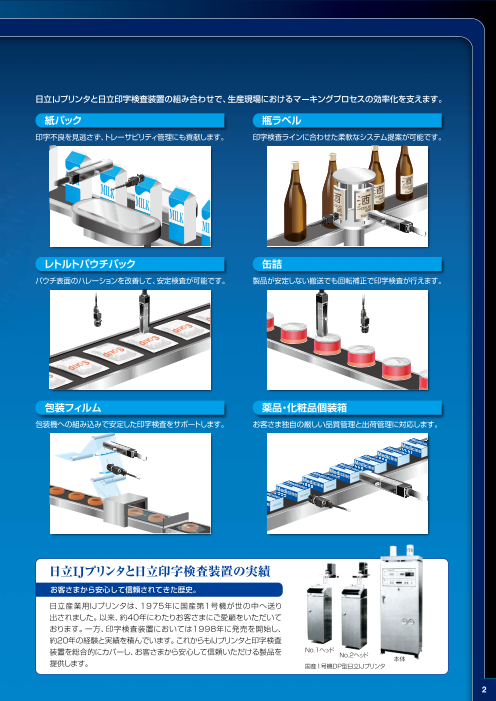

◆日立IJプリンタと日立印字検査装置の組み合わせで、生産現場におけるマーキングプロセスの効率化を支えます。
・紙パック
 印字不良を見逃さず、トレーサビリティ管理にも貢献します。
・瓶ラベル
 印字検査ラインに合わせた柔軟なシステム提案が可能です。
・レトルトパウチパック
 パウチ表面のハレーションを改善して、安定検査が可能です。
・缶詰
 製品が安定しない搬送でも回転補正で印字検査が行えます。
・包装フィルム
 包装機への組み込みで安定した印字検査をサポートします。
・薬品・化粧品個装箱
 お客さま独自の厳しい品質管理と出荷管理に対応します。

◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

このカタログについて

ドキュメント名 印字検査装置 Gravis MC-20S
ドキュメント種別 製品カタログ
ファイルサイズ 4.1Mb
関連製品
登録カテゴリ
取り扱い企業 株式会社日立産機システム (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

日立受配電機器 リニューアルのご提案
その他

株式会社日立産機システム

日立IoT対応空気圧縮機 NEXTⅢシリーズ
製品カタログ

株式会社日立産機システム

【空気圧縮機のIoTクラウド監視によるサービス】Fit Live
製品カタログ

株式会社日立産機システム

このカタログの内容

Page1

印字検査装置 日立印字検査装置 RMC-20S
Page2

印字の世界をひろげるグッドパートナー。 日立印字検査装置MC-20Sは、多才な機能を搭載し、しかも容易なセッティングで操作できます。日立産業用IJプリンタ 日立IJプリンタと日立印字検査装置の組み合わせで、生産現場におけるマーキングプロセスの効率化を支えます。 と高度に連携しながら、缶詰や個装箱に印字された日付や製造番号などに誤りがないかを瞬時にチェック。目視では 紙パック 瓶ラベル 見落としてしまう印字の検査ミスをなくすのはもちろん、日立独自の照合検査方式(アジャスタブルマッチング方式)の 採用で人間の認識に近い判定を行うことによりムダな不良判定を防ぐことができます。トータルマーキングを実現する 印字不良を見逃さず、トレーサビリティ管理にも貢献します。 印字検査ラインに合わせた柔軟なシステム提案が可能です。 切り札に――日立印字検査装置MC-20Sは、日立産業用IJプリンタのグッドパートナーとなる印字検査装置です。 レトルトパウチパック 缶詰 パウチ表面のハレーションを改善して、安定検査が可能です。 製品が安定しない搬送でも回転補正で印字検査が行えます。 包装フィルム 薬品・化粧品個装箱 包装機への組み込みで安定した印字検査をサポートします。 お客さま独自の厳しい品質管理と出荷管理に対応します。 安心 長年にわたる信頼と確かな実績を備えた Reliable 印字検査機能 容易なセッティングと使いやすさを 徹底的に追求 Simple Versatile 日立IJプリンタと日立印字検査装置の実績 簡単 多才 お客さまから安心して信頼されてきた歴史。 トータルマーキングの実現に貢献する 日立産業用IJプリンタは、1975年に国産第1号機が世の中へ送り 多才な機能 出されました。以来、約40年にわたりお客さまにご愛顧をいただいて おります。一方、印字検査装置においては1998年に発売を開始し、 約20年の経験と実績を積んでいます。これからもIJプリンタと印字検査 装置を総合的にカバーし、お客さまから安心して信頼いただける製品を No.1ヘッド No.2ヘッド 提供します。 本体国産1号機DP型日立IJプリンタ 1 2
Page3

Reliable 安心 Reliable 長年にわたる信頼と確かな実績を備えた充実の印字 検査機能を搭載。 人間の目に代わって不良品を見つけ出す印字検査装置。その役割は「人の目に近づき、人の目を追い越すこと」で実現 Simple Versatile されます。このため日立ではIJプリンタに適した画像処理の精度はもちろん、信頼性の高い技術を採用することで、 より確実で安心の印字検査を可能にします。 人間の認識に近い判定を実現する 柔軟性の高い印字検査を実現する 照合検査方式 カラーカメラ対応 アジャスタブルマッチング方式 カラーカメラ対応なので、モノクロカメラでは検出できない色差も判定できます。カラーフィルタ処理もソフトウェアで行うため、 照明の選定やカラーフィルタ取り付けなどの手間もありません。 日立独自の照合検査方式であるアジャスタブルマッチング方式を採用。ドット文字の大きさや 太さの変動に対応し、人間の認識に近い判定を行います。これにより、一般的な画像認識では NGと判定される文字の大きさや傾斜もOK判定となり、不良品の検出率の向上はもちろん、 ムダなNG判定を減らせます。 カラーカメラ OK 合格判定される例 カラーフィルタ処理 (ソフト処理) 縮小 拡大 横伸び 縦伸び はじき にじみ 傾斜 安定した検査を行うために、 検査を行うために元の画像 文字が黒、背景が白になる から分離した画像を2値化 登録辞書 NG 不良判定される例 OK ように文字と背景を分離し します。パターン ます。 モノクロカメラ(従来) カラーフィルタ取り付け・交換 横伸び 誤字 ドット ドット抜 け 乱 れ 汚れ 無印字 カラーフィルタ前画像 ※当社条件での判定例であり、お客さまの環境により異なる場合があります。 撮影・検査 カラーフィルタ処理 カラーフィルタ後画像 照合原理 入力画像 アジャスタブルマッチング方式は、IJプリンタの印字に特有の文字の大きさや太さの変動を許容する照合方式で、これに最新の画像処理技術 を組み合わせることで柔軟な印字検査を行っています。 カラーフィルタ前2値画像 カラーフィルタ後2値画像 照合検査の辞書とは 検査データや不良データを保存 文字ごとに検査に用いるパターンを登録したものです。登録したパターンで検査を行い、検査結果が一定の値を超えたものを「OK」または 「NG」とします。印字検査装置の辞書登録パターンをレーザマーカやホットプリンタなど、お客さまの使用製品に合わせた文字のパターンを 検査結果全数記録システム 登録することで、ドット文字以外の検査も可能です。 印字検査装置の検査情報をすべて記録します。過去の検査結果の追跡(トレーサビリティ)に威力を発揮します。 OK辞書登録 NG辞書登録 2つのシステムから選択できます。 実際に印字した文字の中で、「OK」としたい文字を辞書として 誤読されやすい文字を「NG」文字として登録できるようになりま 簡易全数保存システム 検査結果全数記録システム(オプション) 株式会社 日立ケーイーシステムズ 登録することで、より人の目に近い判定を実現しています。 した。合格としたくない文字パターンを登録することで、さらに 検査結果 精度の高い印字検査が実現できます。 検査結果検査画像 1検査ごとに結果、 1検査ごとに結果、 検査画像 画像を送信 画像を送信 EtherNet EtherNet 日立印字検査装置 外部ハードディスク 日立印字検査装置 印字検査結果記録装置 MC-20S NAS※ MC-20S 外部ハードディスク NAS※(RAID仕様) ■ 比較表 【検査結果全数記録ソフトウェア】 項目 簡易全数保存システム 検査結果全数記録システム(オプション) ・検査結果保存機能 保存データ 検査画像(原画)、検査結果 検査画像(原画)、検査結果、検査画像検索(OK/NG)、検索結果内容表示 ・検査結果リアルタイム表示機能 保存能力 最大 200個/分 最大 400個/分 ・過去検査結果検索表示機能 必要装置 NAS NAS、NR6 ※NAS:Network Attached Storage(ネットワーク接続デバイス) 3 4
Page4

Simple 簡単 Reliable 容易なセッティングと使いやすさを徹底的に追求した 操作体系。 印字検査装置では当たり前だった煩雑な操作、調整作業はオペレーターの経験と勘だけが頼りでした。そこで日立は、 Simple Versatile あらためて使いやすさを徹底的に追求。操作、最適値をガイド表示することで経験や勘に頼ることのないスムーズな 調整を2つの方法で提案します。 設定操作をサポート 設定操作をサポート 自動設定ガイド 簡単設定ガイド 画面に表示されるガイダンスに従って操作することで、検査に必要なパラメータを自動設定できます。 画面に表示されるガイダンスに従って操作することで、容易に品種の設定ができます。 ※ワークによっては、自動設定が行えない場合があります。 ガイダンスに従って操作することで、検査に必要な詳細なパラメータが容易に設定できます。 映像取り込み 検査領域調整  カラーフィルタ調整 辞書登録 おすすめ値ガイド 通常の検査であれば「2値化レベルの 設定」「カラーフィルタの設定」といった ガイダンス表示 検査精度に大きく影響するパラメータ はおすすめの値を画面上に表示。難し かった設定操作も専門的な知識を必要 とせず、容易に行えます。 わずか6ステップで準備完了! 映像取り込み 文字入力 領域設定 文字サイズ 自動設定実行 辞書登録 検査開始 複雑な画像認識をサポート設定 厳選した画像処理フィルタ 2値化画像処理を始めとする最新の画像処理方式を採用したフィルタを用意。印字背景の色合い変化や表面凹凸による印字 濃度ムラ、汚れや染み、印字間隔不足、周辺環境の明るさなどに影響されず、精度の高い印字判定をサポートしています。 フォーカスや絞りをデジタル表示 フィルタ機能 ユーティリティ機能 ノイズ除去:文字以外の汚れや細かなノイズある場合、自動的に消去します。 太線化:文字部の黒情報を強調したい場合に使用します。 横膨張:文字ドットが横方向に離れている場合、膨張させてドットをつなげます。 エッジ強調:線上の細い文字を強調したい場合に使用します。 オペレーターの経験と勘に頼っていたフォーカス調整や絞り調整などの最適値を画面上にわかりやすく数値表示。 縦膨張:文字ドットが縦方向に離れている場合、膨張させてドットをつなげます。 平均化:文字の背景にあるシミやざらつき、ノイズ成分を低減します。 誰が操作しても数値データを確認することで容易に各種調整作業が行えます。 細線化:入力画像の白成分を強調することで文字より小さなノイズ成分を削除します。 背景除去:文字の背景に模様のある場合に使用します。 フォーカス調整支援 照明セッティング、絞り調整 手動で調整しているフォーカス値が一番高いポイントを探し 白紙画像を取り込んだときの中央と四隅の濃度(明るさ)を表示し、 出し、適正フォーカス位置の画面上に表示します。 明るさの均一性確認と、適正な明るさの確認が行えます。 横膨張 細線化 背景除去 5 6
Page5

Versatile 多才 Reliable トータルマーキングの実現に貢献する多才な機能を装備。 日立印字検査装置MC-20Sは、日立IJプリンタ「Gravis(グラビス)」との組み合わせで実力を発揮。賞味期限や Simple Versatile 製造年月日など各種印字データの変更にも自動的に連動し、他社とは一味違うトータルマーキングを実現します。 生産のニーズに合わせた検査機能をサポートする 精度の高い印字検査をサポートする 豊富な検査設定 豊富な補正機能 ブロック文字機能 文字読み取り検査機能 斜め切り出し機能 文字やロゴマークをブロック文字 ワークにある文字を読み取って検査します。どのような文字が印 速度変動などで印字文字が斜めに傾いてしまっても、斜め度を自動で判断し、文字を確実に切り出し検査します。 として設定できます。英数字に限 字されているのかを判定できます。 らず、幅広い検査が可能です。 ・読み取り可能文字:英数字、外字 カレンダー機能・カウントアップ機能 QRコード読み取り機能 基準位置補正機能 現在の日時を検査装置本体のカ QRコード読み取り検査に対応し レンダーから取得し、製造日、消費 ます(モデル2に対応)。 文字やロゴマークなどの印字位置を基準位置として設定できます。 期限、シリアルロット番号など、 これにより基準位置検索領域内でワーク位置が前後左右にずれてもすばやく追従して検査します。 日々変わる印字データの検査にも 自動的に追従します。検査日を基 準として変更できるため毎回変更 する手間がありません。 製造所固有記号検査機能 連写検査機能 消費者庁が定めた製造所固有記 連続で撮影した後に、まとめて 号の冠文字「+」の検査に対応して 検査できます。 います。「+」も有無検査ではなく、 長いワークの検査に有効です。 照合検査で検査します。 基本設定 基準位置検索領域 上の場合 下の場合 基準位置 検査領域(領域1~領域3) 回転追従機能 Gravisとのコンビで実力を発揮 移動するワークが回転(±180°)する場合でも、回転を補正することで安定した印字 日立IJプリンタとの連携 検査が行えます。 日立IJプリンタとの親和性が高く、連動制御ができます。 ・IJプリンタの品種切替に連動して、印字検査装置側の品種が切り 替わります。 ・印字文字変更に連動します。 ・時刻同期ができます。 ・印字検査装置がIJプリンタの印字内容出力を印字が完了するたび に受け取り、印字検査装置側の検査文字に設定できます。 7 8
Page6

Total Support トータルサポート ■ 仕様表 ■ 仕様表 現場に応じたベストソリューションを提供します。 型式 型式 仕様 仕様 MC-20SJ0 MC-20SJ1 MC-20SJ2 MC-20SJ0 MC-20SJ1 MC-20SJ2 長年蓄積してきたシステム技術力で、お客さまの現場に合わせたトータルマーキングをサポートします。 検査可能文字 IJプリンタ、レーザ、サーマル、捺印の印字文字 カメラ カラーVGA、モノクロVGA 検査方法 文字照合、有無、面積 カメラ接続数 1台 お客さまのニーズに合わせた提案力 検査処理領域数 最大6領域 白色LED 白色LED 検査可能文字数 各領域最大16文字 照明 - ストロボ照明×2 ストロボ照明×1 日立産機システムの納入経験を生かし、多種多様な業務 検査機用カメラケース(ユニット)(バー照明) (フラット照明) 印字物 最大検査処理能力※1 カラーカメラ:最大500個/分 不良品排出装置 モノクロカメラ:最大1,000個/分 照明コントローラ - 専用照明コントローラ 形態におけるトータルマーキングシステムのベスト 印字ヘッド 管理パソコン 基本文字 英文字(A~Z)、数字(0~9)、一般記号(.-’/:+) 入力操作・表示部 15型タッチパネル式液晶ディスプレイ ソリューションを提供。 外字 50文字 保存可能機器 USBメモリ/USB HDD/NAS ※3 ブロック文字 8文字 入力 検査物センサ、エンコーダ、異常リセット、 コンサルティングからシステム提案、設置・据付、運用 カウントリセット、テストモード カレンダー 年月日時分・週番号・曜日検査機能、 入出力信号検査文字種類 状態表示灯(運転・NG・異常)、検査結果、検査レディ、 サポート、管理・保守メンテナンスまでを一貫した体制文字 英数字置換機能付99種 出力 装置正常、検査完了、テストモード中、外部ストロボ カウント文字 カウントアップ、ランダム検査 で行います。日立IJプリンタ通信(品種切り替え、検査文字設定、時刻設定)、 読み取り文字 読み取り検査(英数字、外字) 外部通信機能 機能 上位通信(品種切り替え、検査文字設定、 (シリアル通信) 時刻設定、検査文字出力)QRコード コード読み取り、コード内容照合、他領域の検査文字照合 仕様 シリアルインターフェース:RS-232C(max・57,600bps) 文字列傾き ±3度以内 機能 Modbus®通信、EtherNet/IP™通信、FTP通信 補正機能 基準位置補正、回転補正(±180度)、シェーディング補正 Ethernet通信 仕様 IEEE802.3 準拠、10BASE-T、100BASE-T インクジェットプリンタ 斜め切出し 固定:±30度、自動:±20度 エンコーダ、トラッキング、センサフィルタ、 登録品種数 最大240品種 コンベア関連機能 印字検査装置センサアウトタイマ、抜き取り排出指定、複数排出指定 英数字、外字:1文字あたり20パターン 電源 AC100~120/200~240V±10%、50/60Hz±1% データストア 文字辞書数 (OK文字:10パターン、NG文字:10パターン) ブロック文字:1文字あたり1パターン 消費電力 120VA以下 映像保存枚数 最新NG映像:100枚、最新OK映像:8枚 周囲温度・湿度 0~40℃、30~80%RH 関連製品のご紹介 簡易全数 保存内容 検査画像(原画)、検査結果 使用雰囲気 水滴・塵埃・腐食性ガスがないこと 保存機能 保存速度※2 最大200枚/分 外形寸法/質量 約400×360×117mm(幅×奥行き×高さ)/約8kg(NAS使用時) 日立産業用IJプリンタ「Gravis UXシリーズ」 検査数表示(検査総数、正常数、不良数)、 ※3 すべての機器との接続を保証するものではありません。詳細はお問い合わせください。 保守用補助機能 不良要因統計(検査総数、不良総数、総不良率、不良要因内訳)、 オプション:・ 15型タッチパネル式液晶ディスプレイLED照明発光回数確認、ストロボ発光回数確認、 入出力信号テスト など ・レンズ(8mm、12mm、16mmから選択) 次世代リーダーシップパフォーマンス ・カメラ(カラーカメラ、モノクロカメラから選択) ※1 検査内容により変わります。 ・Modbus®は、Schneider Automation Inc.の登録商標または商標です。 ※2 使用NASにより変わります。 メンテナンス性や環境性能が飛躍的に向上。人にも、地球にもやさしい、IJプリンタの ・EtherNet/IP™は、ODVAの登録商標または商標です。 誕生です。「Gravis(グラビス)」は印字物のマーキングに新たな感動を呼び起こします。 ■ 外形寸法図 〔 単位:mm〕 *Gravis(グラビス)は「感動」を意味するラテン語で、株式会社 日立産機システムの登録商標です。 本体 ディスプレイ 日立CO2レーザマーカ「LM-C300シリーズ」 358 マーキング技術を極めたCO2レーザマーカ 高効率冷却システムの採用で安定稼働を実現。化粧箱やラベルといった紙製品は もちろん、樹脂製品、ゴム製品、ガラスなど、さまざまな材質の製品に印字できます。 197 外観検査装置(カスタム対応) 360 400 株式会社 日立ケーイーシステムズ 385 ・シンプルな機能で簡単操作と運用 LED照明(バー照明) LED照明(フラット照明) レンズとカメラ ・検査処理のカスタム対応 ・検査要望に合わせた専用装置化対応(個別対応) 14.5 2-M2 112 【検査事例】 ストロボ専用 6 100(発光面) 106 3 1:24V 4-M3 瓶充填容量検査/ラベル貼り付け位置ずれ検査/ボトルキャップ取付検査/ 2:NC 3:GND 錠剤有無検査/紙パック形状検査/ラミネート包装噛み込み検査 など レンズ カメラ 80 2-M2 85 500 L 29 15 23.7 1:24V 2:NC 30 3:GND 安全に関するご注意0 3-M3 16.5 22 4-M2 ご使用の前に取扱説明書をよくお読みのうえ、正しくお使いください。 また各製品の危険箇所には警告ラベル、注意ラベル、取扱注意事項ラベルを添付しています。ご確認のうえ、充分ご注意ください。 50 2-M3 レンズ 8mm 12mm 16mm L 76.5 76.5 66.5 ●アースは電気設備技術基準のD種接地工事としてください。正しくアースを接地しない場合、故障や漏電により感電するおそれがあります。 ケーブル長:5m ケーブル長:5m ケーブル長:5m ※印字検査機ダウンタイムにより発生した生産損失および納入機器の故障や誤動作による物的損失につきましては、保証外とさせていただきます。 9 10 18 32 112 15 6 100(発光面) 100 117 16 80 φ30 285 319 12 12 20 29
