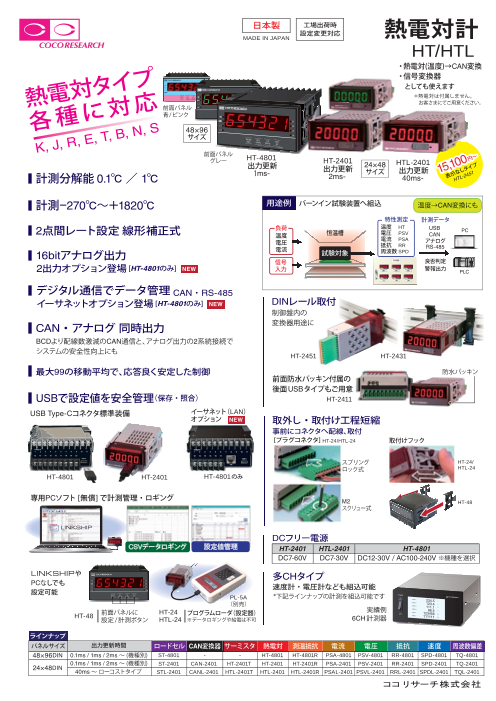

24x48mm／48x96mmサイズ 熱電対計・信号変換器 HTシリーズ（温度測定用デジタルパネルメータ・熱電対温度変換器・指示警報計・熱電対-CAN変換器）2026.4
熱電対タイプ 各種対応：K, J, R, E, T, B, N, S／ 各種出力に対応：CAN・電圧・電流・RS-485・警報・USB・イーサネット
熱電対先端と、計測器本体との温度差に応じた起電力を電圧測定し、温度に変換演算します。
CAN変換など、信号変換器としても使用可能
計測 －270℃～＋1820℃
計測分解能 0.1℃／1℃
■2点間レート補正 線形補正式
■箱入れ・多CHなどカスタマイズも可能 ［ご相談ください］
組込品として校正可能 校正書類・トレーサビリティチャート発行可能
19インチラック組込、箱入れ、多CH・表示器付、HDMI出力+表示ソフト、SDロガー付・前面ボタンなど
・計測種類・CH数を選んで箱入れ
・便利・簡単・低コスト
・機能変更：「入力電源を変更したい／出力電圧や通信仕様などを設備に合わせたい」など
出力多彩 1ms更新[HT48] / 2ms更新[HT24] / 40ms更新[HTL24]
■CAN出力 [オプション]
・3線配線でBCDに比べ配線を大幅削減
・強力なエラー検出システムでノイズに強く、安全性向上
・SAE J1939 (DLC8バイト以下) カスタマイズ事例あり
そのほかのカスタマイズもご相談ください
■16bitアナログ出力 [オプション]
分解能 50,000以上／フルスケール・ゼロスケール設定、アナログ出力ゼロ調整
■アナログ2出力 [オプション] HT48のみ
■アラーム出力 [オプション] 1-4点 [型式による]
■USB Type-C [標準装備] データロギング・設定 24シリーズは給電も可能
■イーサネット（LAN） [オプション] HT-48のみ
■リーズナブル・気軽に使える1CHタイプ
■スマートに設定・ロギング 専用ソフトLINKSHIP(無償)で、設定管理・レポート印刷・CSVロギング
・CSVロギング
・設定値リストを比較・照合
・設定値をPC保存・コピー
・誤操作防止
・複数台も素早く設定
■PC不要、ハンディタイプの外部設定器もご用意（別売）※設定専用／データロギングや給電はできません。
■手軽に配線・取付 現場での使い勝手を考慮
■使いかたもバラエティ
・持ち運んで計測、盤に組込み、DINレール取付
・PCやタブレット・本器・ケーブルを持ち運び、USB給電で計測。収納ケースBXS-1もご用意。
・24x48 サイズで小型化貢献
・ワンタッチ取付具や、表示器なしタイプをご用意
■電源電圧
・AC 100-240VまたはDC 12-30V [HT-48：注文時に選択]
・DC 7-60V [HT-24]
・DC 7-30V [HTL-24]
24シリーズはUSB給電5Vでも動作可能
■アイソレーション 電源／熱電対入力／その他の入出力間が、電気的に絶縁
■用途例
・バーンイン試験装置への組込み
・流量誤差補正用の流体温度差測定
・温度（熱電対計） - CAN変換 など
このカタログについて
| ドキュメント名 | 24x48mm／48x96mmサイズ 熱電対計・信号変換器 HTシリーズ（温度測定用デジタルパネルメータ・熱電対温度変換器・指示警報計・熱電対-CAN変換器）2026.4 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 909.4Kb |
| 取り扱い企業 | ココリサーチ株式会社 (この企業の取り扱いカタログ一覧) |
