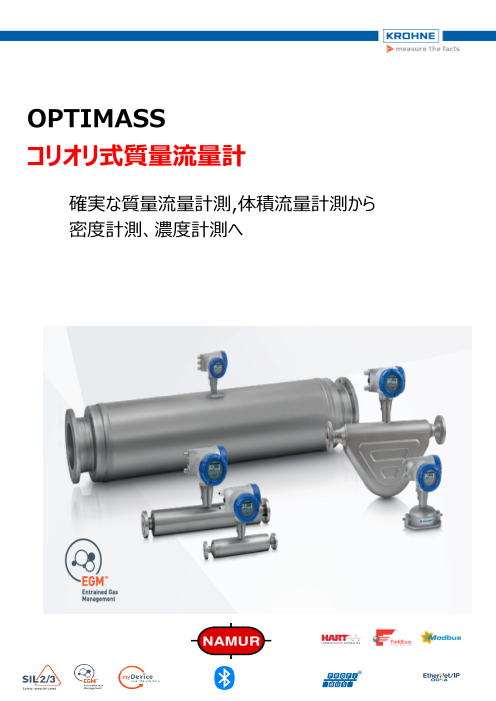

OPTIMASS
コリオリ式質量流量計
確実な質量流量計測,体積流量計測から
密度計測、濃度計測へ
安心安全堅牢設計

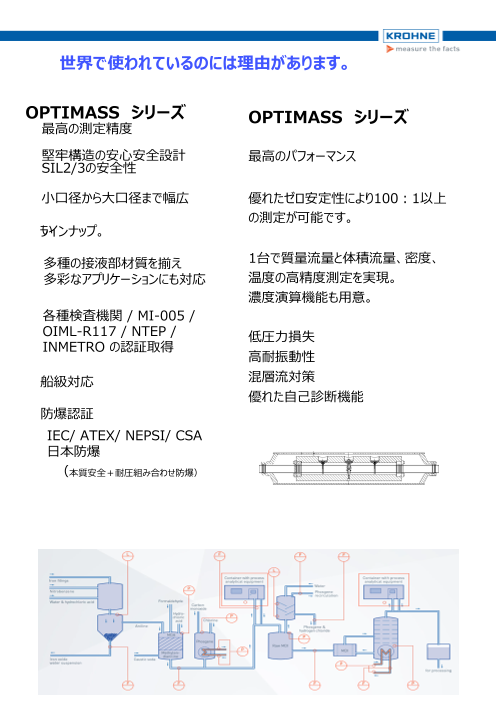

世界で使われているのには理由があります。
OPTIMASS シリーズ OPTIMASS シリーズ
最高の測定精度
堅牢構造の安心安全設計 最高のパフォーマンス
SIL2/3の安全性
小口径から大口径まで幅広 優れたゼロ安定性により100︓1以上
の測定が可能です。
ラいイ ンナップ。
多種の接液部材質を揃え 1台で質量流量と体積流量、密度、
多彩なアプリケーションにも対応 温度の高精度測定を実現。
濃度演算機能も用意。
各種検査機関 / MI-005 /
OIML-R117 / NTEP / 低圧力損失
INMETRO の認証取得 高耐振動性
船級対応 混層流対策
優れた自己診断機能
防爆認証
IEC/ ATEX/ NEPSI/ CSA
日本防爆
（本質安全＋耐圧組み合わせ防爆）

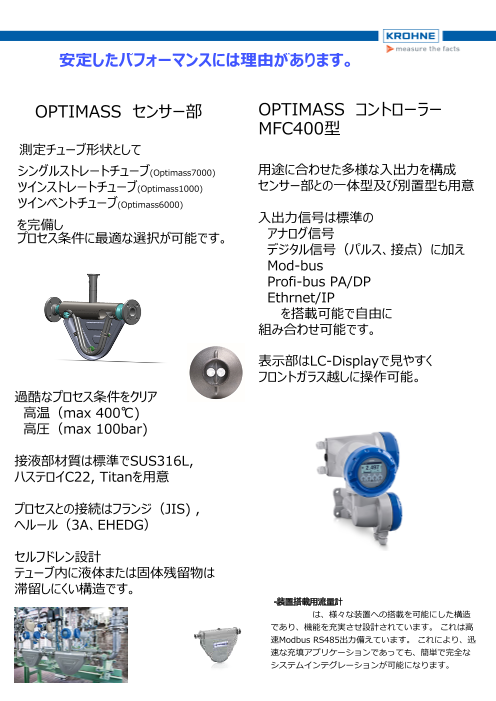

安定したパフォーマンスには理由があります。
OPTIMASS センサー部 OPTIMASS コントローラー
MFC400型
測定チューブ形状として
シングルストレートチューブ(Optimass7000) 用途に合わせた多様な入出力を構成
ツインストレートチューブ(Optimass1000) センサー部との一体型及び別置型も用意
ツインベントチューブ(Optimass6000)
を完備し 入出力信号は標準の
プロセス条件に最適な選択が可能です。 アナログ信号
デジタル信号（パルス、接点）に加え
Mod-bus
Profi-bus PA/DP
Ethrnet/IP
を搭載可能で自由に
組み合わせ可能です。
表示部はLC-Displayで見やすく
フロントガラス越しに操作可能。
過酷なプロセス条件をクリア
高温（max 400℃)
高圧（max 100bar)
接液部材質は標準でSUS316L,
ハステロイC22, Titanを用意
プロセスとの接続はフランジ（JIS) ,
ヘルール（3A、EHEDG）
セルフドレン設計
テューブ内に液体または固体残留物は
滞留しにくい構造です。
-装置搭載用流量計
は、様々な装置への搭載を可能にした構造
であり、機能を充実させ設計されています。 これは高
速Modbus RS485出力備えています。 これにより、迅
速な充填アプリケーションであっても、簡単で完全な
システムインテグレーションが可能になります。
OPTIMASS
ポートフォリオの概要
予防保全を可能にした
自己診断機能
OPTIMASSはステータスおよびエラー処理に関するNAMUR
NE 107規格に準拠しており、内部回路の広範な自己診断
機能、計測センサーの健全性に関する情報、そして二相流、
密度、温度などの現在のプロセス状態に関する情報を提供し
ます。
すべての測定パラメータ、CPU、メモリ、内部バス接続などの電
子部品は、動作中に継続的に監視しています。適切な診断
メッセージをお届けします。
最先端のデジタル通信
OPTIMASS 400 コリオリ質量流量計に産業用Ethernet/
IP通信を搭載できるようになりました。
既存のアナログ出力（HART®7）、デジタル出力に加え
FOUNDATION™ フィールドバス、 PROFIBUS® PA およ
び DP、Modbus 通信と
メータからのすべての測定情報、プロセス情報、診断情報が単
一の通信チャネルを介してリアルタイムで入手できるため、シス
テム構築が容易になります。
1つまたは2つのM12コネクタにより、最大100MBpsのデータ
転送速度で、あらゆるトポロジにデバイスを設置できます。
さらにケーブル敷設工事も容易になり総合的に工事費削減に
つながります。
通信チャネルを介してリアルタイムで利用可能
• 1つまたは2つのコネクタ、統合型マネージドイーサ
ネットスイッチ
OPTIMASS最大の汎用性
EGMコントロール機能
混入ガスを含む液体を測定 するにはガスの割合とともに多くの困難が生じます。
急激な温度変化、粘度の増大、圧力変化、液体と気体の間の相対速度など、他の多くのプロセス要因も、結果
として生じる流動状態に影響を与えます。
OPTIMASSに標準搭載されている Entrained Gas Managemen t 機能は次のような状況でも
再現性のある測定を提供できます。
1. 液体と気体の混合流体
2. ガスを含むスラリー
3. ガスの混入を伴う高粘度の流体
混入ガス管理 – 二相流量測定
コリオリ質量流量計では 混入ガスがなければ測定チューブは規則的に振動します 。
液体に混入するガスは、測定チューブのこの規則的な振動を減衰させ、ガス含有量が増加すると振動が完全に
停止することがあります。
この問題を克服するために、KROHNEは強力な制御アルゴリズムを開発しました。これらのアルゴリズムに
より、複雑な流体条件下であっても、流量計は振動を維持し、計測を継続することができます。
純粋な液体相からガス相へ、そしてまたその逆の完全な遷移（ガス含有量が0%から100%へ）の間も、計測
は停止することなく継続されます。
混入ガスが存在する多くのアプリケーションにおいて、EGM を搭載したメーターは、プロセス制御、バッチ
処理、、移送測定において優れた性能と再現性を発揮します 。
全世界が認めた取引証明計器
OIML、R137、計量機器指令（MI-002および005）、船級、
API、AGAなどの様々など国際規格、国家規格の認定を受けており、
全世界で使用されています。
校正に使用する設備もISO/IEC 17025認定を受けております。
標準型ツインストレート型 高精度ツインベントチューブ型 高精度シングルチューブ型
OPTIMASS 1400 OPTIMASS 6400 OPTIMASS 7400
測定精度/ Measuring accuracy Liquid: ±0.15% Liquid: ±0.1% (optional: ±0.05%) Liquid: ±0.1%
gas: 0.35% gas: 0.35% gas: 0.35%
density: ±2 kg/m3 density: ±1 kg/m3 (±0.2 kg/m3) density: ±2 kg/m3 (±0.5 kg/m3)
出力信号/ Outputs アナログ信号/パルス/接点 アナログ信号/パルス/接点 アナログ信号/パルス/接点
デジタル通信/ Communication HART®, FF, PA/DP, Modbus, HART®, FF, PA/DP, Modbus, HART®, FF, PA/DP, Modbus,
PROFINET® PROFINET® PROFINET®
供給電源 / Power supply 85…250 VAC; 11…31 VDC; 85…250 VAC; 11…31 VDC; 85…250 VAC; 11…31 VDC;
20.5…26 VAC/DC 20.5…26 VAC/DC 2 0.5…26 VAC/DC
保護等級
/ Protection category: Compact (C) IP66, 67; NEMA4, 4X, 6 IP66, 67; NEMA4, 4X, 6 IP66, 67; NEMA4, 4X, 6
Field (F) IP66, 67; NEMA4, 4X, IP66, 67; NEMA4, 4X, 6 IP66, 67; NEMA4, 4X, 6
測定チューブ径/Device, EN 1092-1 DN15…50 DN8…250 DN6…80
接続口径/ EN 1092-1 DN15…100 DN10…250 DN10…100
接続規格/Pressure rating EN 1092-1 PN40, 63, 100 PN16, 40, 63, 100, 160 PN40, 63, 100
接続規格/Pressure rating ASME B16.5 CL 150, 300, 600 CL 150, 300, 600, 900, 1500 CL 150, 300, 600
接続規格/ JIS JIS20K (標準) JIS10k,20K (標準) JIS10k,20K (標準)
食品接続規格 3A（Tri-clamp）,ISO2852 3A（Tri-clamp）,ISO2852 3A（Tri-clamp）,ISO2852
最大流量/ 15 : 6,200 kg/h 08 : 900 kg/h 06 : 1230 kg/h
Max Measurering ranges 25 : 25,000 kg/h 10 : 1,800 kg/h 10 : 3,500 kg/h
40 : 76,000 kg/h 15 : 5,500 kg/h 15 : 14,600 kg/h
50 : 160,600 kg/h 25 : 27,000 kg/h 25 : 44,800 kg/h
50 : 51,000 kg/h 40 : 120,000 kg/h
80 : 110,000 kg/h 50 : 234,000 kg/h
100 : 222,000 kg/h 80 : 560,000 kg/h
150 : 410,000 kg/h
200 : 710,000 kg/h
プロセス温度/ Process temperature -40…+130 °C -200…+400 °C -40…+150 °C
設置環境温度/ Ambient temperature -40…+65 °C -40…+65 °C -40…+65 °C
測定チューブ材質/ Tube materials SUS316L SUS316L, Hastelloy® C22, duplex Duplex steel, Hastelloy® C22,
steel titanium, tantalum
防爆認証 国内防爆ATEX, FM, CSA, NEPSI, IECEx 国内防爆 ATEX, cFMus, IECEx, NEPSI 国内防爆 ATEX, FM, CSA, NEPSI,
IECEx
食品認証 3A, EHEDG 3A, EHEDG, NACE EHEDG, 3A, ASME Bioprocessing
国際取引認証 NTEP, MC OIML R117, OIML R137, Inmetro, NTEP, OIML R117, Inmetro, NTEP, MI 005
MI 005, MI 002
23
高精度大口径型（ツイン、フ 標準型超小口径型
ォースストレート型）
OPTIMASS 2400 OPTIMASS 3400
測定精度/ Measuring accuracy Liquid: ≤0.1% (optional: ±0.05%) Liquid: ±0.1%
gas: ≤0.35% gas: ±0.5%
density: ±1 kg/m3 (±0.2 kg/m3) density: ±2 kg/m3 (±0.5
kg/m3)
出力信号/ Outputs アナログ信号/パルス/接点 アナログ信号/パルス/接点
デジタル通信/ Communication HART®, FF, PA, DP, Modbus, HART®, FF, PA, DP, Modbus,
Ethernet/IP, PROFINET®, PROFINET®
供給電源 / Power supply 85…250 VAC; 11…31 VDC; 85…250 VAC; 11…31 VDC;
20.5…26 VAC/DC 20.5…26 VAC/DC
保護等級 IP66, 67; NEMA4, 4X, 6 P66, 67; NEMA4, 4X, 6
/ Protection category: Compact (C) IP66, 67; NEMA4, 4X, IP66, 67; NEMA4,
Field (F) 6 IP65; NEMA4, 4X 4X, 6 IP65;
NEMA4, 4X
測定チューブ径/Device, EN 1092-1 DN100…400 DN1…4
接続口径/ EN 1092-1 DN100…400 DN15
接続規格/Pressure rating ASME B16.5 CL 150, 300, 600, 900, 1500 CL 150, 300, 600
接続ねじ/ Screw-on connector NPT – NPT 1/4” (up to 300 bar/4351 psi)
食品接続規格 3A（Tri-clamp）,ISO2852 3A（Tri-clamp）,ISO2852
最大流量レンジ/Measuring ranges 100 : 420000 kg/h 01 : 20 kg/h
150 : 90000 kg/h 03 : 130 kg/h
250 : 2300000 kg/h 04 : 450 kg/h
400 : 4600000 kg/h
プロセス温度/Process temperature -40…+130 °C -40…150 °C
周囲温度/Ambient temperature -40…+65 °C -40…65 °C
測定チューブ材質/ Tube materials Stainless steel, duplex, super uplex Stainless steel, Hastelloy® C22
防爆認証 ATEX, FM, CSA, NEPSI, IECEx ATEX, FM, CSA, NEPSI
食品認証 NACE NACE
国際取引認証 OIML R117, Inmetro, NTEP, MI 005, –
MI 002
