プレス式(治具式)インサーキットテスタ TAC-810L

製品カタログ

高精度プレスを実現した基板自動搬送コンベア搭載のインサーキットテスタ

外観検査やファンクションテストでは検出できない部品の定数間違いや、ショート/オープン不良を初め、欠品、異種装着、プリント配線の断線・短絡など、ボードアセンブル工程で発生した多種多様な不良を高速かつ正確に検出できます。

このカタログについて

ドキュメント名 プレス式(治具式)インサーキットテスタ TAC-810L
ドキュメント種別 製品カタログ
ファイルサイズ 550.2Kb
登録カテゴリ
取り扱い企業 タカヤ株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

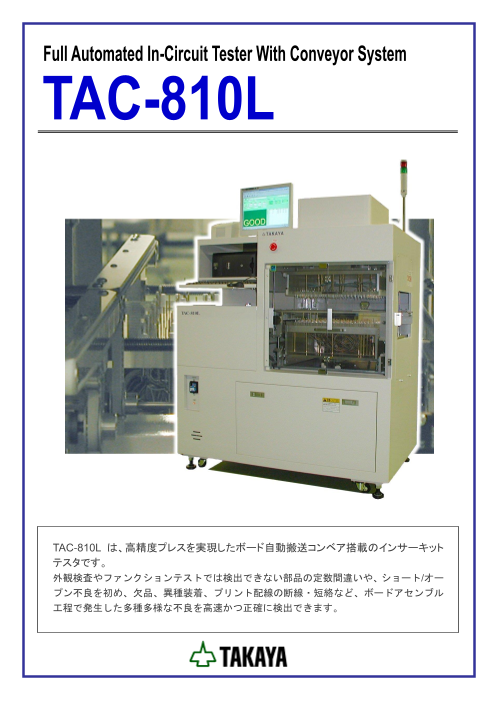

Page1

TAC-810L は、高精度プレスを実現したボード自動搬送コンベア搭載のインサーキット テスタです。 外観検査やファンクションテストでは検出できない部品の定数間違いや、ショート/オー プン不良を初め、欠品、異種装着、プリント配線の断線・短絡など、ボードアセンブル 工程で発生した多種多様な不良を高速かつ正確に検出できます。
Page2

■ 高精度プレスメカニズム ■ 高速検査 ボード位置決め用の基準ピンを取付けた下面側検査治具を完全に固 検査速度と測定精度を両立させた測定回路と制御方式を確立し、LCR 定し、上面側検査治具を搬送コンベアごとプレスダウンする方式を採用 分離測定やガーディング測定機能、各種キャンセル機能を搭載してい する事で、精度よく安定したプローブコンタクトが可能です。 ます。 ■ 容易なフィクスチャの脱着機構 ■ 全ピンガーディング・ケルビン測定を標準装備 前面スライド方式の検査治具ワンタッチ着脱機構を標準装備。容易に ■ 充実した各種自己診断機能 検査治具を交換できるため、段取り替えが短時間で行えます。 ■ 誤判定を防止する自動再検査機能 ■ シリアル番号読み取り機能(オプション) ■ 外部機器と入出力信号通信(オプション) ■ ボード逆挿入検出ユニット(オプション) ■ ニーズに合わせて最適なラインシステムをご提案 ■ 測定部仕様(APT-3050測定部) 検査ポイント数 標準 320 ~ 最大 1,024 / 2,048(オプション) 検査ステップ数 最大 327,000step ■ 本体仕様 総当りショート/オープン :約 2sec / 1,024ポイント 検査速度 コンポーネント :約 4msec / step ~ 基板寸法 :最大 330×250mm ~ 最小 100×60mm 測定信号 DC定電流、DC定電圧、AC定電圧 基板板厚 :0.8~2.0mm 総当りショート/オープン :1Ω~40Ω間で任意設定 部品高さ :片面コンタクト時 上側 100mm以下 下側 10mm以下 検査基板仕様 低抵抗(ケルビン測定) :40mΩ~40Ω 両面コンタクト時 上側 10mm 以下 下側 10mm以下 抵抗 :0.4Ω~40MΩ 形状 :矩形 コンデンサ :4pF~40mF 基準穴 :搬送乗りしろの内側に 2 ヶ所以上必要 検査項目 基板位置決め 下側検査治具上の位置決めピン コイル :4μH~400H ・ 基板搬送乗りしろ 基板手前・奥、両サイド各 3mm ダイオード / トランジスタ :0.1V~2.3V(VF) 測定範囲 基板搬送ベルト タイミングベルト(帯電防止仕様) ツェナーダイオード :0.4V~40V 基板搬送方向 左→右 (右→左 または折り返し仕様も製作可能) デジタルトランジスタ :ONチェック 搬送コンベア基準 手前側基準、奥側調整 FET / フォトカプラ :ONチェック 基板搬送幅調整 手動式ハンドルによる調整 / 自動幅調整(オプション) DC電圧 :±40V 搬送スピード 約 10m / min ガーディング 最大 5ポイント / step タクトタイム 約 8sec+検査時間 判定範囲 -99%~+999%、または設定値以上・以下、絶対値 基板搬送高さ FL900mm (+30,-10mm) OS Windows®10 制御方式 プログラマブルコントローラ モニタ 17 インチ LCD シグナルタワー 3色点灯(赤・黄・緑) プリンタ 小型サーマルプリンタ(34~38 文字 / ライン) 仕様環境条件 温度 10℃~35℃、湿度 35%~75%(但し、結露しないこと) データ自動生成(ATG)機能,グループ分離検査,不良集計・統計グラフ表示, 使用電源 AC100V±10%(単相) 50 / 60Hz 1KVA 機能 自己診断,各種データ通信,他 使用エアー 0.5 ~ 0.8Mpa(ドライエアー) 自動幅調整機構、OKスタンプユニット,2次元コードスキャナー, オプション 外形寸法 / 重量 W1,250×D710×H1,490mm / 約 420kg 拡張 I/Oボード,他 ※外形寸法高さ Hは、シグナルタワーを含みません。 ※Windows®10は米国マイクロソフト社の登録商標です。 産業機器事業本部 本社 東京(営) :〒108-0074 港区高輪 2-16-45 高輪中山ビル 1F 〒715-8503 岡山県井原市井原町 661-1 TEL 03-5449-7044 FAX 03-5449-1428 TEL 0866- 62-1870 FAX 0866- 62-1886 大阪(営) :〒532-0011 大阪市淀川区西中島 3-11-26 Auroraビル新大阪 7F TEL 06-6309-7366 FAX 06-6309-7367 E-mail :ie_bus@takaya.co.jp 福岡(営) :〒812-0878 福岡市博多区竹丘町 2-5-10 柿原ビル 1F U R L :https://www.takaya.co.jp/ TEL 092-592-5670 FAX 092-592-5680
