ミラクルウレタン

製品カタログ

重量物の搬送に革命を!

◆高反発ウレタンを採用
◆圧倒的な低圧縮永久歪性
◆優れた耐摩耗性能

◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

このカタログについて

ドキュメント名 ミラクルウレタン
ドキュメント種別 製品カタログ
ファイルサイズ 1.1Mb
登録カテゴリ
取り扱い企業 株式会社ナンシン (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

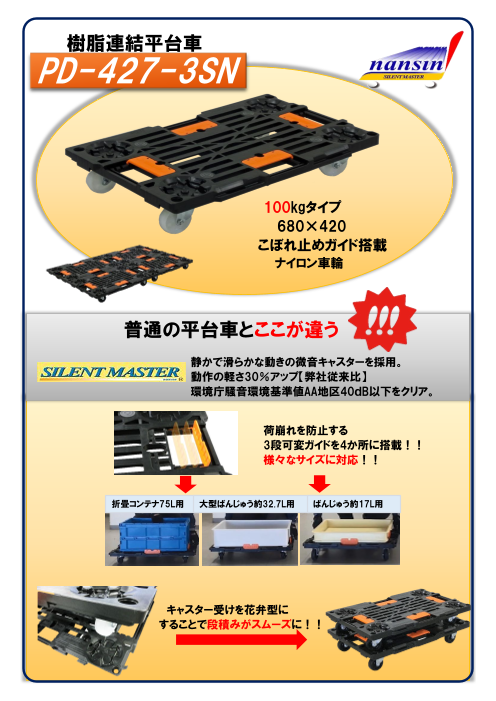

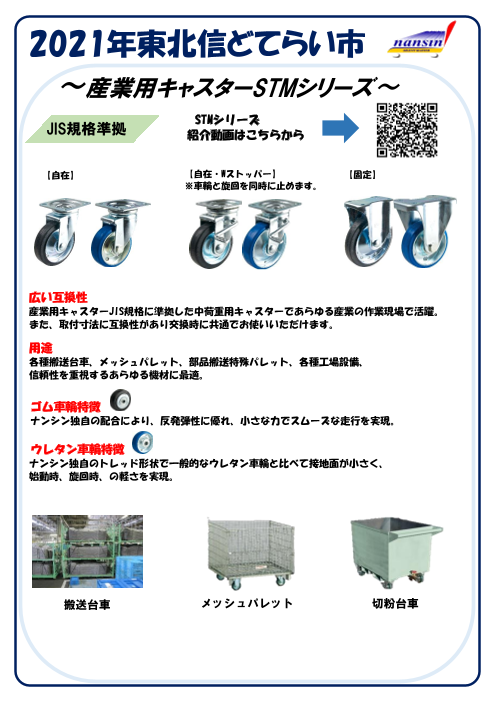

この企業の関連カタログの表紙
物流機器カタログ
製品カタログ

株式会社ナンシン

この企業の関連カタログの表紙
キャスター総合カタログ
製品カタログ

株式会社ナンシン

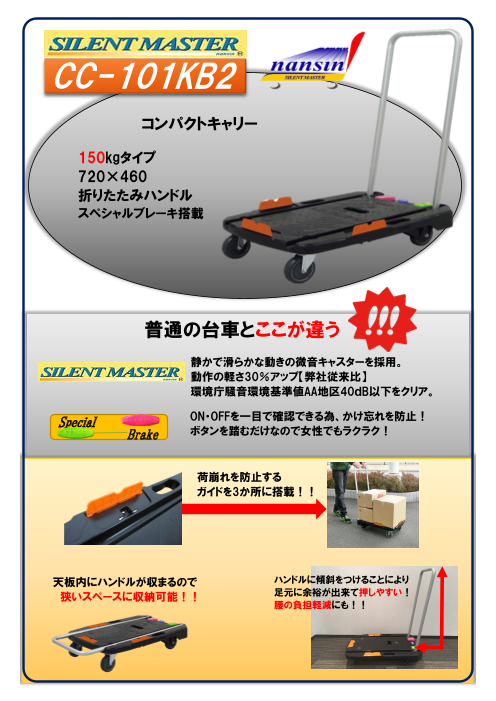

この企業の関連カタログの表紙
キャスター
製品カタログ

株式会社ナンシン

このカタログの内容

Page1

高反発ウレタンを採用 従来にない高反発ウレタンを採用。 従来品と硬度はそのまま(JIS A 95)、回転抵抗力を60%以下 に軽減。走行性能を高め、省エネにもつながります。 圧倒的な低圧縮永久歪性 潰れたまま元に戻らない圧縮永久歪み。 ミラクルウレタンは優れた低圧縮永久歪性を持ち、重量物 の運搬でも不快な振動を生みません。 ミラクルウレタン動画公開中 優れた耐磨耗性能 ミラクルウレタンは耐摩耗性にも優れます。 磨耗による寿命が大きく向上し、通常ウレタンと比較して、 ライフサイクルの延長が可能です 実用回転性能 圧縮永久歪 走行性能 荷重:370daN (378kgf) 総重量:500kgf 総重量:2,000kgf 500kgf 速度:6km/h 路面:コンクリート 2,000kgf 放置期間:4週間 突起:3.0mm 路面:コンクリート 連続走行 ほぼ変化無し 0 100,000m走行後、 磨耗量 φ0.27mm 0.25 -0.1 0.05 従来ウレタン -0.15 約1mmの歪み 40% -0.2約 減 -0.35 0 2 4 6 8 10 -0.55 -0.75 -0.3 回転抵抗力 (kgf) -0.95 0 25000 50000 75000 100000 T社 D社 ナンシン従来ウレタン ミラクルウレタン -1.15 走行距離 (m) 0 ミラクル7ウレタン 14 21 28 日数 (日) ※上記試験結果は社内試験による参考値であり、保障値ではありません。  超重量物の搬送が変わる 左前 右前 左後 右後 従来ウレタン 優れた高反発性による低回転抵抗は、重量物搬送の走行性能を向上させます。 人力による搬送においては、従来一人では不可能だった1,200kgfの超重量物の 搬送が可能。台車の格納や位置決めも容易です。 基本仕様 200mm 150mm また、人力搬送によりフォークリフト等の搬送機器が不必要となり、不慮の事故 品番 8008-1-T1-UFM-400(自在) 8006-1-T1-UFM-400(自在) 8008-8-T1-UFM-400(固定) 8006-8-T1-UFM-400(固定) による台車の破壊や怪我の防止、搬送機器の経費削減が可能。排ガス(CO2) 荷重 400kg 400kg 削減により環境にも優しい車輪です。 搬送機器価格 取付穴ピッチ(mm) 86×133(62×125) 86×133(62×125) 燃料費 CO2排出量 取付プレート外径寸法(mm) 113×159 113×159 ~4km/h 30kgf CO 台車の破壊始動力約 2 事故による怪我 取付高(mm) 230~250 185~205 従来品は40daN以上 ・・・etc ホイルセンター ダクタイル鋳造 アルミ 1,200kgf →人力搬送不可能 !※ → 削減可能 ! タイヤ 特殊ウレタン 特殊ウレタン 軸受 ラジアルベアリング ラジアルベアリング 車輪幅(mm) 45 45 ※路面凹凸の少ないコンクリート面において、自在キャスターを旋回させるのに必要な力。 ボス幅(mm) 56 56 低回転抵抗の為、わずかな傾斜でも動く可能性があります。停止時は輪留め等をご使用下さい。 軸径(mm) Ф20 Ф20 また、安全性確保の為、超重量物の搬送時は台車前後での2人作業を推奨いたします。 http://www.nansin.co.jp/ 歪量 (mm) タイヤ磨耗量 (φ, mm)
